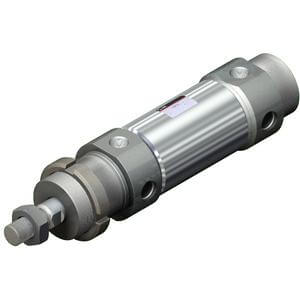

Пневматические цилиндры SMC стандартные С76

Информация о материале: Родительская категория: Пневматические цилиндры SMC; Категория: Стандартные пневмоцилиндры SMC

Описание:

Пневмоцилиндры SMC серии С76 конструктивно просты и надежны, изготовлены с высокой точностью. Низкое трение и стандартные демпфирующие прокладки обеспечивают скорость поршня до 1500 мм/с. Допускаются большие боковые нагрузки вследствие небольшого допуска посадки штока поршня в переднем фланце. Гайки под накидной ключ на штоке и фланцах значительно упрощают их установку и позиционирование.

Скачать полное описание (документация)

Особенности и преимущества:

Простой монтаж

Высокая скорость хода поршня

Сменное уплотнение поршневого штока

Минимальный зазор поршневого штока

Прочная нержавеющая гильза цилиндра

Безошибочная установка – простая в использовании конструкция с высокой размерной точностью

Оптимизируйте рабочий цикл – высокое быстродействие благодаря низкому трению и стандартным уплотнительным кольцам из упругого полимера

Используйте в агрессивных условиях – толстостенный корпус из нержавеющей стали

Диаметр поршня (мм): 32, 40

Длина хода до 1000 мм

Боковой зазор минимизирован

Ремкомплект уплотнения штока.

Опции:

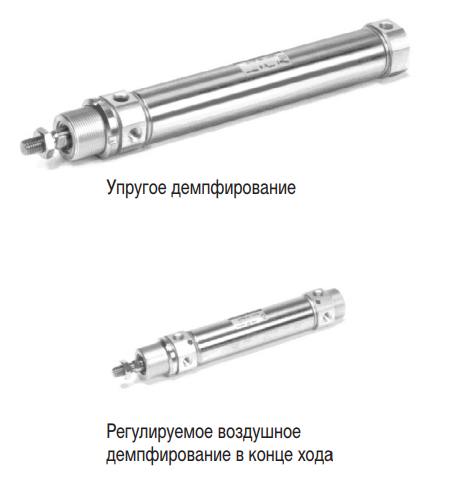

Демпфирование: упругое демпфирование, регулируемое воздушное демпфирование

Тип штока: односторонний шток, двустороний ток

Тип цилиндра: стандартный, с защитой от поворота, универсальный монтаж

Принцип действия: одностороннего действия

Специальные условия: ATEX

Цены уточняются при заказе!

Звоните (383) 373-25-05

Условное обозначение для заказа цилиндров C76:

CD₁76E32₂-100₃C₄-B₅

1: "-" без магнитого кольца; "D" - с магнитным кольцом

2: ø цилиндра:
   32 мм (стандартная длина хода: 10, 25, 40, 50, 80, 100 мм),
   40 мм (стандартная длина хода: 125, 160, 200, 250, 300 мм)
   максимально возможная длина хода 1000 мм

3: Длина хода

4: Демпфирование: "-" упругое демпфирование; "C" - регулируемое воздушное демпфирование. Для моделей с непроворотным штоком, исполнения крышек только "Е" и "N".

5: Способ монтажа датчиков положения: "B" - монтаж на хомуте, "A" - монтаж на планке (по запросу)

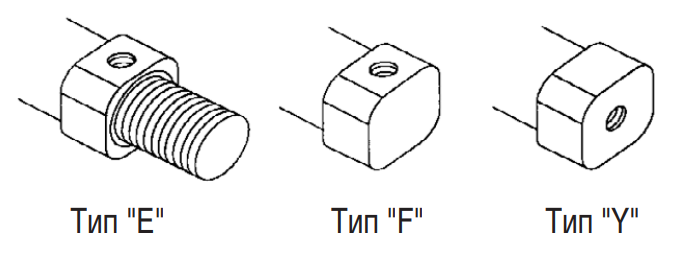

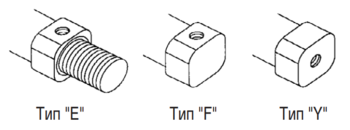

Варианты исполнения крышек цилиндров:

Крышки цилиндров в различных вариантах исполнения (по запросу):
Тип "Е": резьба с двух сторон цилиндра
Тип "F": резьба только спереди, подвод воздуха сбоку
Тип "Y": резьба только спереди, подвод воздуха с торца

Технические характеристики:

Диаметр поршня (мм)		32	40
Диаметр поршневого штока (мм)		12	14
Резьба поршневого штока		М10	М12
Присоединительная резьба цилиндров		G1/8	G1/4
Принцип действия		двустороннего действия*
Среда		Очищенный сжатый воздух, с содержанием масла и без него
Испытательное давление (МПа)		1.5
Макс, рабочее давление (МПа)		1.0
Мин. рабочее давление (МПа)		0.05
Диапазон рабочих температур (°C)		-20 ~ 80 (с датчиком положения: -10 ~ 60)**
Демпфирование		упругое демпфирование, регулируемое воздушное демпфирование
Скорость хода поршня (мм/с)		50 ~ 1500
Макс. допустимая кин. энергия (Дж=Нм)	Упругий концевой демпфер	0.65	1.2
	Регулируемое демпфирование	1.07	2.35

* исполнение одностороннего действия – по запросу
** более низкая (до -55°С) и более высокая (до 150°С) температура – по запросу
