Тензодатчики CAS

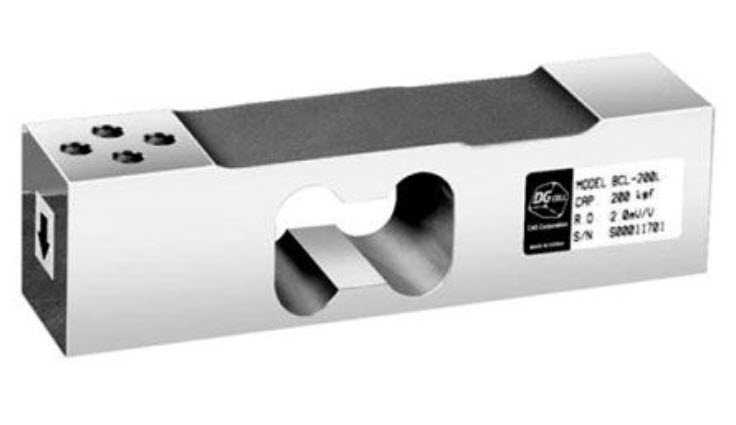

Тензодатчики CAS BCL выполнены из анодированного алюминиевого сплава и применяются в напольных весах, а также в контрольно‑весовых автоматах. Класс защиты IP65 надёжно предохраняет устройство от воздействия водяных струй, поступающих с любой стороны. Датчик способен переносить перегрузки, достигающие 150 % от номинального предела взвешивания, — это существенно повышает его эксплуатационную надёжность и продлевает срок службы.

Низкопрофильное исполнение (Low Profile) для компактных весовых систем.

Модели тензодатчиков CAS серии BCL: BCL-06L, BCL-10L, BCL-15L, BCL-20L, BCL-30L, BCL-60L, BCL-100L, BCL-150L, BCL-200L

Особенности конструкции:

• Бюджетный низкопрофильный дизайн;
• РТВ и OIML сертифицированный (OIML R60);
• Допускает нецентральное нагружение (OIML R76);
• Класс защиты IP65.
• Кабель: 0,4 м, 4-жильный с экранирующей оплеткой и изоляционной оболочной из ПВХ.

Применение: Весы напольные, контрольно-весовой автомат

Материал: Анодированный алюминиевый сплав;

Установка:
• 1, 2, 3 кг: M6×1,0(10.9); Момент затяжки - 14 Нм;
• 6-30 кг: M6×1,0(10.9); Момент затяжки - 14 Нм;
• 60-200 кг: M6×1,0(10.9); Момент затяжки - 14 Нм

Максимальный размер платформы:

• 1, 2, 3 кг: 200 × 200 мм
• 6-30 кг: 300 × 300 мм
• 60-200 кг: 400 × 400 мм

Преимущества и особенности:

• Безопасная перегрузка до 150% к НПВ: Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5


• Класс защиты IP65: Защищает от струй с любого направления


• Компенсируемый диапазон температур от -10 до +40°C: В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных


• Рабочий диапазон температур от -20 до +70°C: Датчик может работать при данных температурах


• Допускается нецентральное нагружение: Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным


• Максимальный размер платформы: 200 х 200 - при НПВ 1/2/3кг; ­300 х 300 - при НПВ 6кг-30кг; 400 х 400 - при НПВ 60кг-200кг


• Длина кабеля 0,4 метра: На это расстояние можно отдалить тензодатчик от индикатора


• 4-х проводной кабель с экранирующей оплеткой: Классика тензометрии, обеспечивает простую и надежную работу оборудования


• Изоляционная оболочка кабеля из ПВХ: Самый экономный вариант, но в тоже время достаточно эластичный. Отлично подходит при умеренных механических нагрузках

Технические харакетристики:
