Описание:

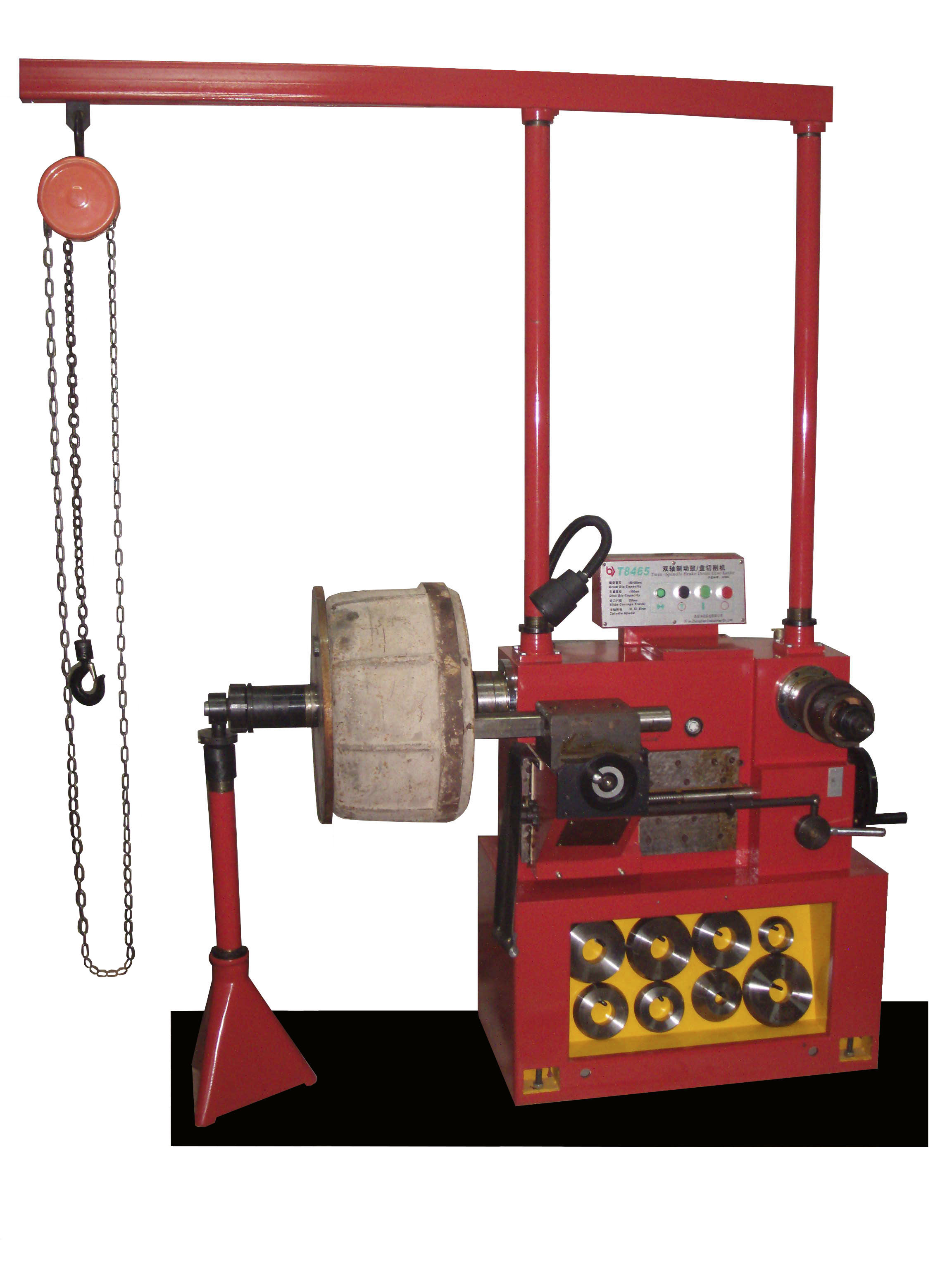

Станок ТТН-420 токарного типа с ручным приводом поперечной подачи каретки и с комбинированным (ручным и механическим) приводом продольной подачи суппорта.

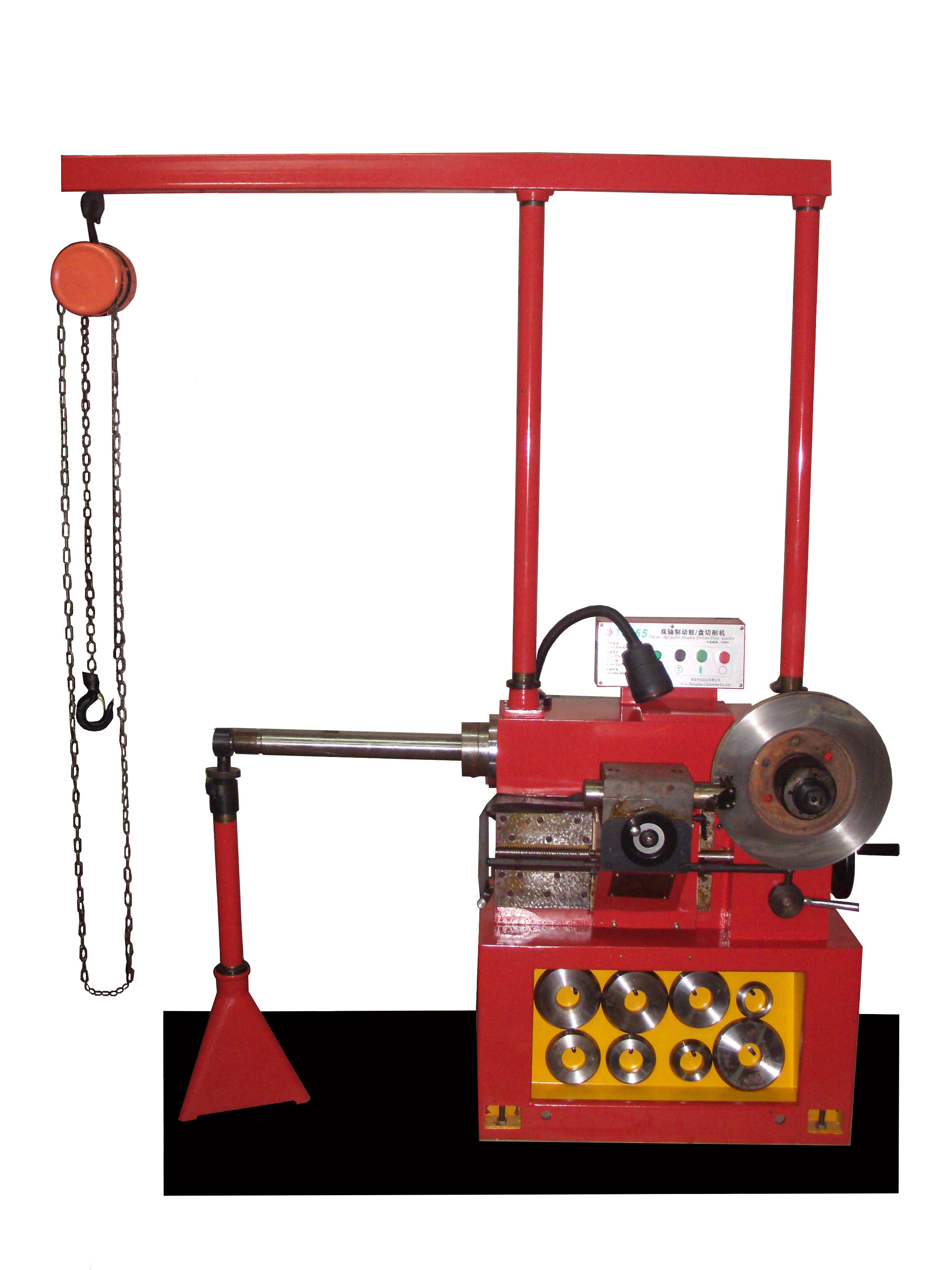

Станок ТТН-420 предназначен для расточки тормозных барабанов и тормозных накладок грузовых и легковых автомобилей и автобусов, а так же для расточки тормозных дисков легковых и коммерческий грузовых автомобилей на станциях технического обслуживания и автотранспортных предприятиях

Технические характеристики:

• Тип: стационарный

• Максимальные размеры барабана: от 180 до 650  мм

• Максимальные размеры диска: < 400 мм

• Скорость вращения шпинделя: 30,  52,  85 об/мин

• Скорость подачи каретки: 0-10 мм / об/мин

• Двигатель: 1.1 кВт / 1400 об/мин

• Габаритные размеры: 700x900x1130 мм

• Питание: 380 В,  50/60 Гц

• Масса: 500 кг

Комплектация станка:

1. Станина;
2. Выходной вал крепления барабана;
3. Выходной вал крепления  диска;
4. Электродвигатель;
5. Ведущий вал;
6. Клиноременная передача;
7. Ведомый вал;
8. Электронный блок управления стендом;
9. Лампа освещения;
10. Смотровая крышка картера;
11. Индикатор уровня масла;
12. Сливная пробка масла;
13. Каретка;
14. Маховик продольной подачи каретки;
15. Червячный вал продольной подачи каретки;
16. Направляющие продольной подачи каретки;
17. Маховик поперечной подачи каретки;
18. Направляющие поперечной подачи каретки;
19. Резцедержатель;
20. Зажимные винты резцов;
21. Резец;
22. Стопорный винт поперечного движения каретки;
23. Кнопка автоматического отключения продольной подачи каретки;
24. Блок управления автоматической подачи каретки;
25. Рукоятка включения автоматической подачи каретки;
26. Кнопка включения автоматического блока подачи каретки;
27. Переходные планшайбы
