Электродвигатели АИР асинхронные с электромагнитным тормозом

Информация о материале: Родительская категория: Приводное оборудование; Категория: Электродвигатели

Описание:

Двигатели асинхронные трехфазные с короткозамкнутым ротором серии АИР используются в различных отраслях промышленности, и в сельском хозяйстве для привода станков, насосов, компрессоров, вентиляторов, мельниц, кормоизмельчителей, транспортных механизмов и т.д.

Двигатели со встроенным электромагнитным тормозом предназначены для привода механизмов, требующих фиксированного останова за регламентированное время после отключения от сети.

Двигатели выпускаются с высотой оси вращения71, 80, 90, 100 ммв исполнениях:
• общего назначения любых монтажных исполнений;
• с ручным растормаживающим устройством (Е2).

Режим работы S4 ПВ 40% с числом включений в час 240, 120, 60 (в зависимости от исполнения).

Время растормаживания (включение электромагнитного тормоза) - не более 0,02 с.

Время отключение тормоза - не более 0,1 с.

Питание тормоза осуществляется либо последовательно с фазой двигателя, либо независимо.

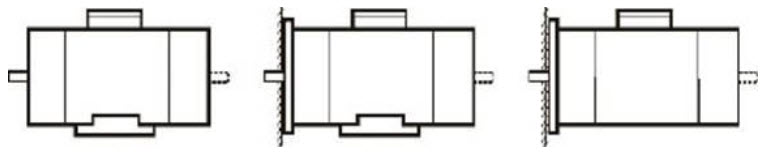

Виды конструктивных исполнений по способу монтажа

Конструктивное исполнение по способу монтажа (крепление и сочленение) и условное обозначение для этих исполнений по ГОСТ 2479.

IM1081(IM1082) лапы
IM2081(IM2082) комбинированный
IM3081(IM3082) большой фланец
IM2181(IM2182) комбинированный
IM3681(IM3682) малый фланец

Цены уточняются при заказе!

Звоните (383) 373-25-05

Технические параметры:

Тип	Электрические параметры								Масса, кг
Тип	Р, кВт	Частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн	Масса, кг
АИР71А2Е(Е2)	0,75	2820	79	0,8	6	2,6	2,7	1,6	12,9 (13,0)
АИР71В2Е(Е2)	1,1	2800	79,5	0,8	6	2,2	2,4	1,6	13,7 (13,8)
АИР71А4Е(Е2)	0,55	1360	71	0,71	5	2,3	2,4	1,8	12,3 (12,4)
АИР71В4Е(Е2)	0,75	1350	72	0,75	5	2,5	2,6	2,4	13,6 (13,7)
АИР71А6Е(Е2)	0,37	920	65	0,63	4,5	2,1	2,3	1,6	12,6 (12,7)
АИР71В6Е(Е2)	0,55	920	69	0,68	4,5	1,9	2,2	1,6	14,1 (14,2)
АИР71В8Е(Е2)	0,25	690	58	0,6	4	1,8	1,9	1,4	14,1 (14,2)
АИР80А2Е(Е2)	1,5	2880	82	0,85	6,5	2,2	2,6	1,8	17,5 (17,6)
АИР80В2Е(Е2)	2,2	2860	83	0,87	6,4	2,1	2,6	1,8	20,1 (20,2)
АИР80А4Е(Е2)	1,1	1420	76,5	0,77	5	2,2	2,4	1,7	17,0 (17,1)
АИР80В4Е(Е2)	1,5	1410	78,5	0,8	5,3	2,2	2,4	1,7	18,9 (19,0)
АИР80А6Е(Е2)	0,75	920	71	0,71	4	2,1	2,2	1,6	16,7 (16,8)
АИР80В6Е(Е2)	1,1	920	75	0,71	4,5	2,2	2,3	1,8	20,4 (20,5)
АИР80А8Е(Е2)	0,37	690	58	0,59	3,5	2	2,3	1,4	17,9 (18,0)
АИР80В8Е(Е2)	0,55	690	58	0,6	3,5	2	2,1	1,4	19,9 (20,0)
АИР90L2Е(Е2)	3	2860	84,5	0,88	7	2,3	2,6	1,7	25,1 (25,2)
АИР90L4Е(Е2)	2,2	1430	80	0,79	6	2	2,4	2	24,2 (24,3)
АИР90L6Е(Е2)	1,5	940	76	0,72	5	2	2,3	1,9	25,1 (25,2)
АИР90LА8Е(Е2)	0,75	700	70	0,71	4	1,5	2	1,5	23,8 (23,9)
АИР90LВ8Е(Е2)	1,1	710	74	0,72	4,5	1,5	2,2	1,5	26,6 (26,7)
АИР100S2Е(Е2)	4	2850	87	0,88	7,5	2	2,4	1,6	33,0 (33,1)
АИР100L2Е(Е2)	5,5	2850	88	0,88	7,5	2,1	2,4	1,6	39,4 (39,5)
АИР100S4Е(Е2)	3	1410	82	0,82	7	2	2,2	1,6	30,8 (30,9)
АИР100L4Е(Е2)	4	1410	85	0,84	7	2,1	2,4	1,6	36,9 (37,0)
АИР100L6Е(Е2)	2,2	940	81,5	0,74	6	1,9	2,2	1,6	35,0 (35,1)
АИР100L8Е(Е2)	1,5	700	76	0,75	3,7	1,6	2	1,5	34,6 (34,7)
АИР71А4/2Е(Е2)	0,48	1360	69	0,76	4,5	1,5	1,9	1,4	12,8 (12,9)
АИР71А4/2Е(Е2)	0,62	2780	68	0,85	4,5	1,5	1,9	1,3	12,8 (12,9)
АИР71В4/2Е(Е2)	0,71	1360	69	0,84	4,5	1,75	1,9	1,5	13,6 (13,7)
АИР71В4/2Е(Е2)	0,85	2780	68	0,86	4,5	1,85	2	1,4	13,6 (13,7)
АИР80А4/2Е(Е2)	1,12	1410	74	0,78	5	1,9	2,2	1,6	18,1 (18,2)
АИР80А4/2Е(Е2)	1,5	2730	73	0,85	5	1,9	2	1,5	18,1 (18,2)
АИР80В4/2Е(Е2)	1,5	1380	75	0,75	5	2	2	1,6	20,1 (20,2)
АИР80В4/2Е(Е2)	2	2720	75	0,84	5	2	2,1	1,6	20,1 (20,2)

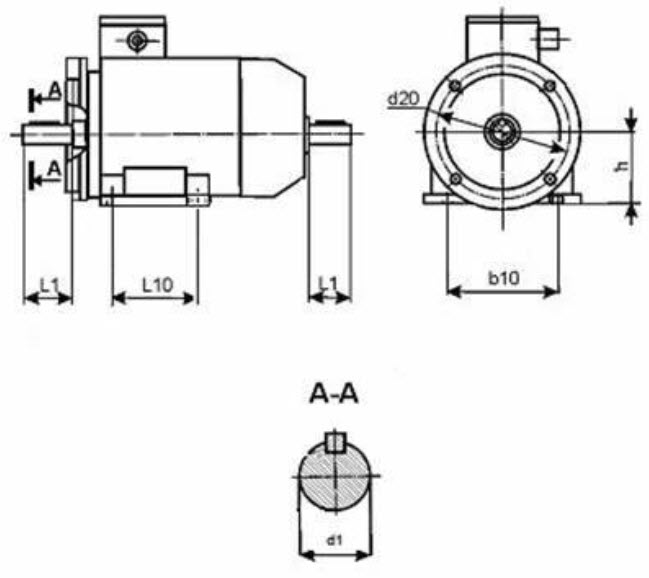

Основные размеры:

Тип	Присоединительные размеры
Тип	d1, мм	L1, мм	L10, мм	B10, мм	d20, мм 208Х/218Х/368Х	h, мм
АИР63	14	30	80	100	130/75/100	63
АИР71	19	40	90	112	165/85/115	71
АИР80	22	50	100	125	165/100/130	80
АИР90	24	50	125	140	215/130/115	90
АИР100S	28	60	112	160	215/130	100
АИР100L	28	60	140	160	215/130	100
АИР112	32	80	140	190	265/130/165	112
