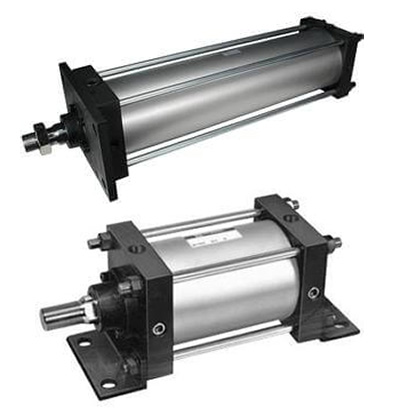

Описание: Стандартные пневмоцилиндры SMC большого диаметра серии CS1 - самые крупногабаритные цилиндры SMC. Диаметр поршня 125~300 мм, длина хода до 2400 мм. Материал гильзы - сталь или алюминиевый сплав. Различные варианты монтажа, датчики положения, защитный гофр штока. Применяются в качестве привода с усилием поршня до 68500 Н. Пневмоцилиндры серии CS1 могут быть в исполнении с двусторонним штоком с длиной хода до 2400 мм. Доступны 7 монтажных исполнений. Скачать полное описание (документация) Особенности и преимущества: Прочная конструкция корпуса. Потери на трение не более 5% Не требует смазки Прочная конструкция корпуса Стальная гильза Усилие до 68500 Н Диаметр поршня (мм): 125, 140, 160, 180, 200, 250, 300 Прочная конструкция корпуса Опции: В стандартном исполнении предусмотрено воздушное демпфирование конечных положений Возможно исполнение с двусторонним штоком Пнемо-гидро исполнение Цилиндры диаметром более 300 мм поставляются по запросу Двойного действия, с односторонним штоком 7 вариантов монтажа Защитный гофр штока (опция) Нержавеющий шток (опция) Нестандартная резьба / форма штока (опция) Нестандартное расположение цапфы (опция)

Цены уточняются при заказе!   Звоните (383) 373-25-05

Условное обозначение для заказа цилиндров CS1:

CD₁S1L₂F₃N₄160₅TF₆-300₇J₈-W₉

1: "-" - без магнитного кольца
    D - с магнитным кольцом (исполнение с магнитным кольцом возможно для цилиндров с диаметром поршня не более 200 мм)

2: тип крепления:
    B - базовый
    L - на лапах
    F - передний фланец
    G - задний фланец
    C - одинарная опора сзади
    D - двойная опора сзади
    T - центральная опора

3: материал гильзы:
   "-" - ø125-160: алюминий, ø180-300: сталь
   F - ø125-160: сталь
* В исполнениях с магнитным кольцом материал гильзы - алюминий.

4: тип:
    "-" требует смазки
    N - не требует смазки

5: ø поршня, мм: 125, 140, 160, 180, 200, 250, 300

6: присоединительная резьба:
    "-" - Rc
    TF - G

7: ход в мм

8: защита штока (гофр):
    "-" - без защиты (стандарты)
    J - нейлоновая ткань 60°С
    K - термостойкая ткань 110°С

9: опции:
   "-" - односторонний шток (стандарт)
   W - двусторонний шток
   XA...* - модификации конца штока (по форме и размеру)
   XC6* - нержавеющий шток
   XC5* - высокая температура 110°С
   XB6* - высокая температура -10 ~ 150°С
   XC14* - поворотная цапфа монтируется со смещением от центра
   XC15* - изменение вылета шпилек
   XC10* - сдвоенный двухштоковый пневмоцилиндр (4-позиционный)
   XC11* - сдвоенный пневмоцилиндр (3-позиционный)
   XC35* - дополнительный латунный скребок
   XC4* - усиленный скребок
* - по заказу

Датчики положения D-A54L и крепления датчиков заказывают отдельно. Пневмо-гидро исполнения цилиндров CS1 на рабочее давление до 0.97 МПа поставляются по запросу.

Технические характеристики:

Диаметр поршня (мм)	125	140	160	180	200	250	300
Диаметр поршневого штока (мм)	36	36	40	45	50	60	70
Резьба поршневого штока	М30х1.5	М30х1.5	М36х1.5	М40x1.5	М 45x1.5	М56х2	М64х2
Присоединительная резьба, Rc	1/2	1/2	3/4	3/4	3/4	1	1
Монтажное положение	произвольное
Допуски по длине хода (мм)	до 250: +1.0, до 1000: +1.4, до 1500: +1.8, до 2000: +2.2, до 2400 +2.6
Среда	Очищенный сжатый воздух с содержанием масла или без него
Диапазон рабочих давлений (МПа)	0.05~0.97
Температура окружающей среды (°C)	От 0 до +70
Скорость хода поршня (мм/с)	50~500

Исполнение с максимальной температурой +150 С – по запросу
Запрещается проводить регулировку демпфирования в полости цилиндра, находящейся под давлением

---
