Пневматические цилиндры SMC
- Информация о материале
- Родительская категория: Пневматические цилиндры SMC
- Категория: Стандартные пневмоцилиндры SMC

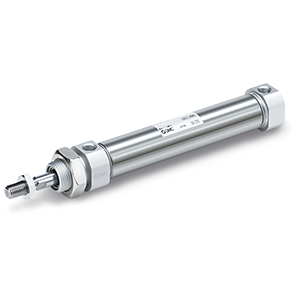

Описание:Пневмоцилиндры SMC серии С85 двустороннего и одностороннего действия соответствуют стандартам ISO 6432 и CETOP RP52P и доступны в размерах от 8 мм до 25 мм и скоростью поршня до 1500 мм/с. Уникальная конструкция гильзы предотвращает попадание пыли, а эффективность уплотнений такова, что пневмоцилиндры C85 отлично подходят для использования в чрезвычайно пыльных условиях. Высокий срок службы пневмоцилиндров C85 обеспечивается применением износостойких уплотнений и сменными уплотнениями поршня.
Особенности и преимущества:
Опции:
|
|
Условное обозначение для заказа цилиндров C85:
Двустороннего действия:
CD185N2123-104C5-B5
1: "-" без магнитого кольца; "D" - с магнитным кольцом
2: N - стандартное исполнение; WE - сквозной поршневой шток; KN - неповоротный шток
3: ø цилиндра:
8, 10 мм (стандартная длина хода: 10, 25, 40, 50, 80, 100 мм)*
12, 16 мм (стандартная длина хода: 10, 25, 40, 50, 80, 100, 125, 160, 200 мм)*
20, 25 мм (стандартная длина хода: 10, 25, 40, 50, 80, 100, 125, 160, 200, 250, 300 мм)**
* - максимально возможная длина хода 400 мм
** - максимально возможная длина хода 1000 мм
4: Длина хода

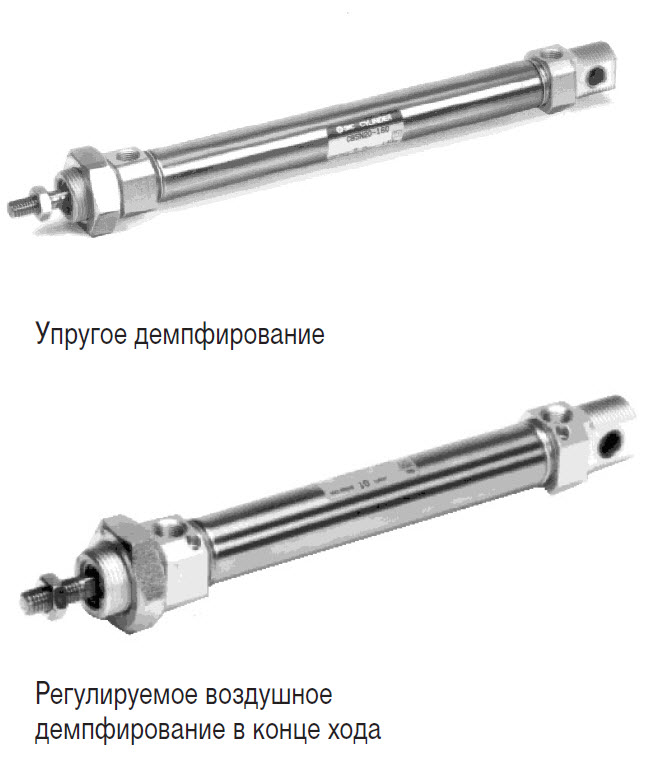

5: Демпфирование: "-" упругое демпфирование; "C" - регулируемое воздушное демпфирование. Для моделей с непроворотным штоком, исполнения крышек только "Е" и "N".
6: Способ монтажа датчиков положения: "B" - монтаж на хомуте, "A" - монтаж на планке (по запросу)
Датчики заказываются отдельно
Одностороннего действия:
CD185N162-253S4-B4
1: "-" без магнитого кольца; "D" - с магнитным кольцом
2: ø цилиндра:
8, 10, 12 мм (стандартная длина хода: 10, 25, 50 мм)*
16, 20, 25 мм (стандартная длина хода: 10, 25, 50, 100, 150 мм)**
* - максимально возможная длина хода 50 мм
** - максимально возможная длина хода 150 мм
3: Длина хода
4: Крепление датчика: "S" - втянут без давления; "T" - выдвинут без давления
5: Способ монтажа датчиков положения: "B" - монтаж на хомуте, "A" - монтаж на планке (по запросу)
Варианты исполнения крышек цилиндров:
Крышки цилиндров в различных вариантах исполнения (по запросу): |
Технические характеристики:
Диаметр поршня (мм) | 8 | 10 | 12 | 16 | 20 | 25 | |
Диаметр поршневого штока (мм) | 4 | 4 | 6 | 6 | 8 | 10 | |
Резьба поршневого штока | М4 | М4 | Мб | Мб | М8 | М10 | |
Присоединительная резьба цилиндров | М5 | М5 | М5 | М5 | G1/8 | G1/8 | |
Принцип действия | двустороннего действия | ||||||
Среда | Очищенный сжатый воздух с содержанием масла или без него | ||||||
Испытательное давление (МПа) | 1.5 | ||||||
Макс, рабочее давление (МПа) | 1.0 | ||||||
Мин. рабочее давление (МПа) | 0.1 | 0.08 | 0.05 | ||||
Диапазон рабочих температур (°C) | -20 - 80 (с датчиком положения: -10 - 60)* | ||||||
Демпфирование | упругое демпфирование, регулируемое воздушное демпфирование (кроме 08) | ||||||
Скорость хода поршня (мм/с) | 50- 1500 | ||||||
Макс. допустимая кин. энергия (Дж=Нм) | упругий демпфер | 0.02 | 0.03 | 0.04 | 0.09 | 0.27 | 0.4 |
регулируемое демпфирование | — | 0.17 | 0.19 | 0.4 | 0.46 | 0.66 |
* более низкая (до -55°С) и более высокая (до 150°С) температура – по запросу
