Трапы HL с плавной настройкой выпуска

Описание:

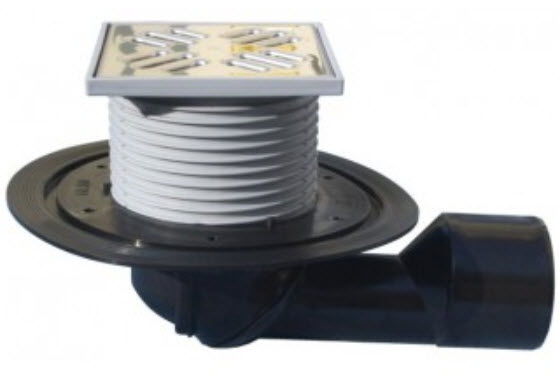

Трап HL80.1-3020 с регулируемым шарнирным выпуском (от 0° до 90°, горизонтальный - вертикальный), предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции.

Надставной элемент трапа (подрамник) 132х132 мм выполен из нержавеющей стали. Вкладыш 112х112 мм из нержавеющей стали предназначен для вклеивания керамической плитки 100х100 мм. Гидрозатвор из ПП высотой 50 мм служит для предотвращения проникновения запаха. Также, корпус трапа имеет обжимной фланец из ПЭ для подхвата гидроизоляции.

Выпускной патрубок трапа HL80.1-3020 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.), а также для сварки встык или с помощью электросварных фитингов с трубой из ПЭ соответствующего диаметра (75х3,5 или 50х3,0). Если для системы канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN50 – HL9/50, HL9/50/1, DN75 – HL9/7, HL9/7/1. Если диаметр присоединяемой трубы DN50, необходимо на выпускном патрубке трапа отрезать участок DN75.

Высота надставного элемента трапа регулируется от 10 до 80 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяются удлинители HL 340N. Выпускной патрубок трапа может быть направлен под любым углом (0-90°) к вертикали.

Технические данные:

• Диаметр выпускного патрубка: DN 50/75

• Максимальная допустимая нагрузка: до 300 кг

• Рабочая температура трапа: от -40 до +85 °C

• Срок службы: 50 лет

Материалы:

• Решетка (вкладыш): нержавеющая сталь

• Подрамник: нержавеющая сталь

• Запахозапирающее устройство: полипропилен

• Корпус: полиэтилен
