Описание:

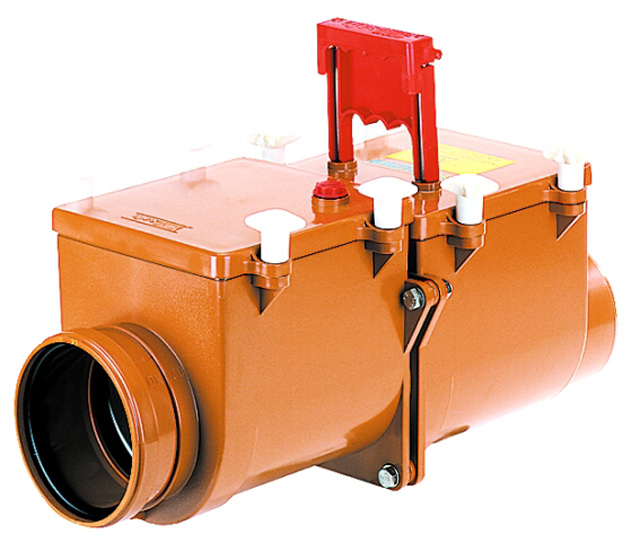

Механический двухкамерный канализационный затвор HL712.2 предназначен для предотвращения затопления помещений при возникновении подпора в наружной канализационной сети вследствие засора или подтопления.

Механический двухкамерный канализационный затвор с двумя запирающими заслонками из профилированной нержавеющей стали с язычковыми уплотнениями, с ревизионными крышками и присоединительными выходами под раструбные трубы ПП, ПВХ, с возможностью фиксации одной заслонки в закрытом состоянии при помощи ручного фиксатора с предохранителем от самопроизвольного закрытия.

При отсутствии стоков заслонки всегда находятся в вертикальном положении и затвор закрыт. При сливе канализационные стоки, проходя через канализационный затвор, последовательно открывают заслонки, которые отклоняется от вертикальной оси. При окончании слива заслонки под действием силы тяжести возвращается в исходное положение и закрывается.

При необходимости ( в случае возможного пересыхания канализации) заслонка, находящаяся ближе к выпуску затвора, может быть зафиксирована в закрытом положении. Ни крысы, ни мыши, ни другая живность не смогут проникнуть в дом через заслонку из нержавеющей стали

Механический двухкамерный канализационный затвор устанавливается строго горизонтально - либо в подвале здания (перед выходом внутренней канализационной магистрали во внешнюю), - либо в приямке снаружи здания. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.

Входной и выпускной патрубки затвора HL712.2 предназначены для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь (HL9).

Ревизионные крышки используется для обслуживания затвора, а также для прочистки горизонтального участка от затвора до приемного колодца наружной канализационной сети в случае засора.

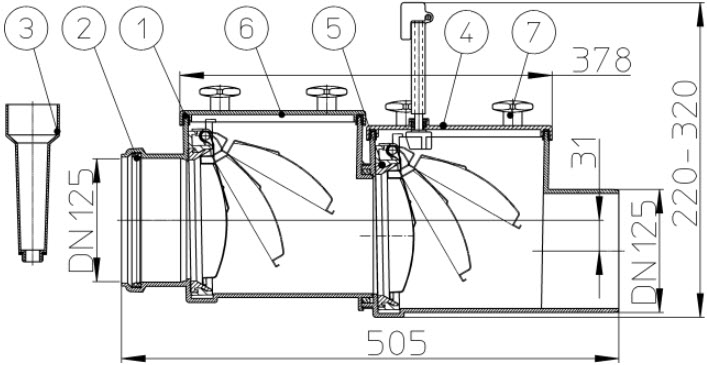

Комплектация:

1. Корпус затвора из ABS с входным раструбом и выпускным патрубком DN125.


2. Уплотнительная прокладка ревизионной крышки из EPDM резины.


3. Контрольная трубка для проверки герметичности закрывания затвора.


4. Ревизионная крышка из ABS для проверки состояния заслонки и прочистки канализационной сети, с ручкой фиксатора заслонки.


5. Вкладыш с заслонкой из нержавеющей стали.


6. Ревизионная крышка из ABS для проверки состояния заслонки и прочистки канализационной сети.


7. Крепежный элемент ревизионной крышки.



Технические данные:

• Присоединительные размеры: DN125

• Материал: ABS

• Рабочая температура: до +60°C (кратковременно до +80°C)

• Рабочая среда: фекальные стоки

• Рабочее давление обратного тока: 0-5 м.вод.ст.

• Гидравлические испытания обратного тока: 5 м.вод.ст.

• Срок службы: 50 лет
