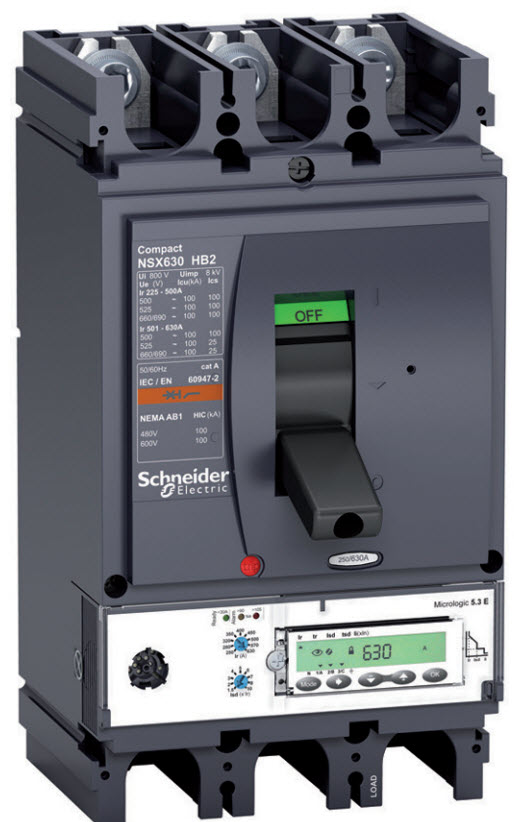

Силовые автоматические выключатели Schneider Electric низкого напряжения в литом корпусе серии Compact NSX на токи от 100 до 630 А |
|||
Силовые автоматические выключатели Compact NSX - устройства нового поколения, которые являются не просто автоматическими выключателями, а измерительно-коммуникационное устройство для решения задач энергоэффективности, призванное удовлетворять потребности пользователя в области оптимизации энергопотребления, повышения надёжности электроснабжения, улучшения управления электроустановкой.
Передовая технология Сокращение затрат на установку Расширенная защита электродвигателей ASIS Полностью испытанные НКУ в соответствии с МЭК 61439-1&2 (ГОСТ Р 51321.1-2007)
Новые эксплуатационные качества позволяют лучше адаптироваться к различным видам применения
Уровни отключающей способности при 690 В Уровни отключающей способности при 415 В |
Преимущества и особенности Compact NSX
- Полная селективность
> Благодаря 30-летнему опыту освоения селективности Schneider Electric пользователи могут быть уверены в бесперебойности работы своих электроустановок. При повреждении срабатывает ближайший к нему нижестоящий автоматический выключатель, что исключает перегрузку вышестоящего выключателя. - Бесперебойность работы
Инновационные технологии выключателей Compact NSX обеспечивают максимальную непрерывность и безотказность работы ваших объектов:
• Высокие отключающие способности позволяют автоматическим выключателям Compact NSX справляться с тяжелыми неисправностями, надежно сохраняя работоспособность после 3 аварий. Функция дистанционного включения после устранения неисправности способствует бесперебойности электропитания.
• Устанавливаемый дополнительно модуль SDTAM обеспечивает дистанционную сигнализацию о перегрузке электродвигателя и срабатывание контактора, повышая бесперебойность работы:
– вместо отключения автоматического выключателя модуль SDTAM выполняет отключение контактора;
– модуль SDTAM позволяет повторно запустить машину непосредственно при помощи контактора, не задействуя автоматический выключатель. - Профилактическое обслуживание
Индикаторы техобслуживания выдают информацию о количестве коммутационных операций, степени износа контактов, суммарной нагрузке. Анализ этих данных позволит предотвратить возможные неисправности в будущем. - Простота проектирования
• Аппараты Compact NSX устанавливаются и подключаются точно также как Compact NS, что упрощает проектирование модернизации или расширения электроустановки.
• Проектирование облегчается также благодаря программному обеспечению, применяемому при расчётах и монтаже щита. - Простота установки
• Установочная система на основе винтов с ограничением крутящего момента (LTS) гарантирует правильную установку расцепителей.
• Пломбируемая прозрачная шторка позволяет заблокировать доступ к переключателям расцепителя и запретить изменение настроек.
• Новый электропривод также оснащён пломбируемым прозрачным кожухом, исключающим его случайное приведение в действие.
• Готовая соединительная система и интерфейсные модули типа «Включай и работай позволяют легко интегрироваться в сети передачи данных. - Простота эксплуатации
• Пользователь может настроить аварийно-предупредительные сигналы для любых параметров, закрепить их за индикаторами, выбрать приоритеты индикации, установить пороги и режимы выдержки времени.
• Постоянно активные хронологические протоколы и таблицы событий дают оператору доступ к изобилию информации, позволяющей контролировать работоспособность парка установленного оборудования и оптимизировать настройки.
Автоматические выключатели и выключатели- разъединители
- Типоразмеры:
- Compact NSX100 - 250 A
- Compact NSX400 - 630 A - Отключающие способности B, F, N, M, H, S, L, R, HB1, HB2
- 2, 3 или 4 полюса
- Выключатели в литом корпусе
Расцепители Micrologic
Micrologic 1.3 и 2
- Электронная защита
- Светодиодная индикация (местная и дистанционная)
Micrologic 5/6 A и E
- Электронная защита
- Индикация типа аварии
- Светодиодная индикация (местная и дистанционная)
- Измерения
Применение Compact NSX
Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
- Стандартные области применения с малым значением токов короткого замыкания: промышленные установки, здания, больницы
- Стандартные области применения: промышленные предприятия, административно-коммерческие здания.
- Высокие эксплуатационные характеристики при оптимальной стоимости для непрерывных технологических процессов: обрабатывающая промышленность, черная металлургия
- Ответственные области применения: военно-морской флот
- Особые области применения: 400 Гц (авиабазы)
Защита распределительных сетей 220/690 В пер. тока Автоматические выключатели Compact NSX с магнитотермическими расцепителями МА или ТМ или с электронными расцепителями Micrologic 2 / 5 / 6
Они лёгко интегрируются на всех уровнях распределительной сети, от главного распределительного щита низкого напряжения до щитов конечного распределения. Все Compact NSX могут обеспечить защиту от повреждений изоляции при добавлении к ним блока Vigi или реле Vigirex. |
|
Защита электродвигателей 220/690 В пер. тока Автоматические выключатели Compact NSX имеют несколько вариантов защиты электродвигателей:
|
|
Защита при специальных видах применения Особые виды применения:
При всех вышеперечисленных видах применения автоматические выключатели Compact NSX обеспечивают гарантированное разъединение в соответствие со стандартами МЭК 60947-1 и 2. |
|
Управление и секционирование при помощи выключателей-разъединителей Функции управления и секционирования осуществляются аппаратами Compact NSX в исполнении «выключатель-разъединитель».
Schneider Electric предлагает также серию выключателей-разъединителей Compact (см. соответствующий каталог). Аппараты серии Compact обеспечивают также гарантированное разъединение и имеют специальное исполнение с видимым разрывом (INV). |
|
Ввод резерва Для обеспечения надёжного и бесперебойного электроснабжения потребители питаются, как правило, от двух источников электроэнергии:
Устройство ввода резерва может быть следующих типов:
|
Функции Compact NSX
Выключатели Compact NSX100 - 630 обладают высокими рабочими параметрами и предлагают широкий выбор взаимозаменяемых расцепителей для обеспечения защиты при основных видах применения. «Электронные» исполнения имеют высокоточные защиты с широким диапазоном настроек и могут выполнять функции измерения и передачи данных. При использовании в сочетании со щитовым индикатором FDM121 или диалоговым терминалом оператора FDM128 они реализуют функции устройства измерения мощности и помощи в эксплуатации.
Функции измерения мощности
Выключатель Compact NSX с расцепителем Micrologic 5 / 6 выполняет функции измерения типа А (амперметр) или Е (энергия), а также функцию передачи данных. Используя датчики и «интеллект» Micrologic, Compact NSX выдаёт значения основных электрических величин, которые отображаются на встроенном дисплее или на устройствах FDM и передаются по системе передачи данных.
Функции помощи в эксплуатации
Интеграция в выключатель измерительных функций обеспечивает пользователю помощь в эксплуатации: аварийно-предупредительные сигналы, назначаемые на результаты измерений по выбору пользователя, хронологические протоколы и таблицы событий с указанием даты и времени, индикаторы техобслуживания.
Функции измерительных устройств
Основные результаты измерений отображаются на встроенном дисплее расцепителей Micrologic 5 / 6. Они также могут воспроизводиться на устройствах FDM, при этом основные аварийно-предупредительные сигналы выдаются в виде всплывающих окон.

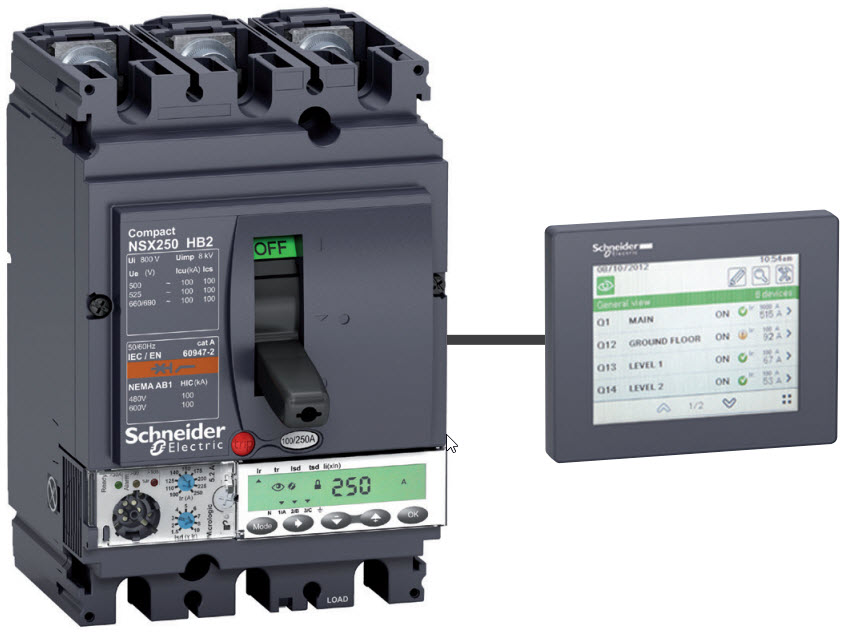

Enerlin’X: система связи
Выключатель Compact NSX с расцепителем Micrologic способен передавать данные по сети Modbus. С помощью кабелей RJ45 осуществляется соединение выключателя и интерфейс модуля IFM. Для передачи данных используются следующие коммуникационные модули и приложения:
- IFM: интерфейс Modbus
- IFE: Ethernet-интерфейс
- IFE+: Ethernet-Modbus интерфейс
- I/O: специализированный модуль ввода/вывода
- ПО Electrical Asset Manager
Технические характеристики Compact NSX
Автоматические выключатели | NSX100 | NSX160 | NSX250 | NSX400 | NSX630 | |||||||||||||||||||||||||||
Уровни отключающей способности | B | F | N | Н | S | L | B | F | N | H | S | L | B | F | N | H | S | L | F | N | H | S | L | F | N | H | S | L | ||||
Характеристики по МЭК 60947-2 | ||||||||||||||||||||||||||||||||
Номинальный ток (А) | In | 40 *С | 100 | 160 | 250 | 400 | 630 | |||||||||||||||||||||||||
Количество полюсов | 2 3), 3,4 | 2 3), 3,4 | 2 3), 3,4 | 3,4 | 3,4 | |||||||||||||||||||||||||||
Отключающая способность (кА, действ.) | ||||||||||||||||||||||||||||||||
leu | 50/60 Гц, пер. ток | 220/240 В | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | ||
380/415 В | 25 | 36 | 50 | 70 | 100 | 150 | 25 | 36 | 50 | 70 | 100 | 150 | 25 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | ||||
440 В | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | ||||
500 В | 15 | 25 | 36 | 50 | 65 | 70 | 15 | 30 | 36 | 50 | 65 | 70 | 15 | 30 | 36 | 50 | 65 | 70 | 25 | 30 | 50 | 65 | 70 | 25 | 30 | 50 | 65 | 70 | ||||
525 В | - | 22 | 35 | 35 | 40 | 50 | - | 22 | 35 | 35 | 40 | 50 | - | 22 | 35 | 35 | 40 | 50 | 20 | 22 | 35 | 40 | 50 | 20 | 22 | 35 | 40 | 50 | ||||
660/690 В | - | 8 | 10 | 10 | 15 | 20 | - | 8 | 10 | 10 | 15 | 20 | - | 8 | 10 | 10 | 15 | 20 | 10 | 10 | 20 | 25 | 35 | 10 | 10 | 20 | 25 | 35 | ||||
Рабочая отключающая способность (кА, действ.) | ||||||||||||||||||||||||||||||||
les | 50/60 Гц, пер. ток | 220/240 В | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | ||
380/415 В | 25 | 36 | 50 | 70 | 100 | 150 | 25 | 36 | 50 | 70 | 100 | 150 | 25 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | ||||
440 В | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | ||||
500 В | 7,5 | 12,5 | 36 | 50 | 65 | 70 | 15 | 30 | 36 | 50 | 65 | 70 | 15 | 30 | 36 | 50 | 65 | 70 | 25 | 30 | 50 | 65 | 70 | 25 | 30 | 50 | 65 | 70 | ||||
525 В | - | 11 | 35 | 35 | 40 | 50 | - | 22 | 35 | 35 | 40 | 50 | - | 22 | 35 | 35 | 40 | 50 | 10 | 11 | 11 | 12 | 12 | 10 | 11 | 11 | 12 | 12 | ||||
660/690 В | - | 4 | 10 | 10 | 15 | 20 | - | 8 | 10 | 10 | 15 | 20 | - | 8 | 10 | 10 | 15 | 20 | 10 | 10 | 10 | 12 | 12 | 10 | 10 | 10 | 12 | 12 | ||||
Износостойкость (кол-во циклов В-0) | Механическая | 50000 | 40000 | 20000 | 15000 | 15000 | ||||||||||||||||||||||||||
Электрическая | 440 В | ln/2 | 50000 | 40000 | 20000 | 12000 | 8000 | |||||||||||||||||||||||||
In | 30000 | 20000 | 10000 | 6000 | 4000 | |||||||||||||||||||||||||||
690 В | ln/2 | 20000 | 15000 | 10000 | 6000 | 6000 | ||||||||||||||||||||||||||
In | 10000 | 7500 | 5000 | 3000 | 2000 | |||||||||||||||||||||||||||
Характеристики по NEMA-AB1 | ||||||||||||||||||||||||||||||||
Отключающая способность (кА, действ.) | 50/60 Гц, пер.ток | 240 В | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 90 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | 40 | 85 | 100 | 120 | 150 | ||
480 В | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 20 | 35 | 50 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | 30 | 42 | 65 | 90 | 130 | ||||
600 В | - | 8 | 20 | 35 | 40 | 50 | - | 20 | 20 | 35 | 40 | 50 | - | 20 | 20 | 35 | 40 | 50 | - | 20 | 35 | 40 | 50 | - | 20 | 35 | 40 | 50 | ||||
Характеристики по UL508 | ||||||||||||||||||||||||||||||||
Отключающая способность (кА, действ.) | 50/60 Гц, пер.ток | 240 В | 40 20 |
85 35 8 |
90 50 20 | 100 65 35 | 120 90 40 | 150 130 50 | 40 20 | 85 35 20 | 90 50 20 | 100 65 35 | 120 90 40 | 150 130 50 | 40 20 | 85 35 20 | 90 50 20 | 100 65 35 | 120 90 40 | 150 130 50 | 40 30 |
85 42 20 | 100 65 35 | 120 90 40 | 150 130 50 | 40 30 | 85 42 20 | 100 65 35 | 120 90 40 | 150 130 50 | ||
480 В | ||||||||||||||||||||||||||||||||
600 В | - | 85 25 10 | 85 50 10 | 85 65 10 | - | - | - | 85 35 10 | 85 50 10 | 85 65 10 | - | - | - | 85 35 15 | 85 50 15 | 85 65 15 | - | - | 85 35 20 |
85 50 20 | 85 65 20 | - | - | 85 35 20 | 85 50 20 | 85 65 20 | - | - | ||||
Защита и измерение | ||||||||||||||||||||||||||||||||
Защита от коротких замыканий Защита от перегрузок / коротких замыканий | Только электромагнитная | ■ | ■ | ■ | ■ | ■ | ||||||||||||||||||||||||||
Магнитотермическая | ■ | ■ | ■ | - | - | |||||||||||||||||||||||||||
Электронная | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
с защитой нейтрали (Off-0,5-1-OSN) 1) | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
с защитой от замыканий на землю | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
с селективностью ZSI 2) | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Индикация / измерение 1, U, f, Р, Е, THD / измерение тока отключения | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Дополнительно (на заказ) | Индикатор измерения мощности на дверце шкафа | ■ | ■ | ■ | ■ | ■ | ||||||||||||||||||||||||||
Инструкция по эксплуатации | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Счётчики | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Протоколы событий и аварийно-предупредительных сигналов | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Передача результатов измерений | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Передача состояний аппарата / команд управления | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Дифференциальная защита | При помощи блока Vigi | ■ | ■ | ■ | ■ | ■ | ||||||||||||||||||||||||||
При помощи реле Vigirex | ■ | ■ | ■ | ■ | ■ | |||||||||||||||||||||||||||
Установка / присоединение | ||||||||||||||||||||||||||||||||
Размеры и масса | ||||||||||||||||||||||||||||||||
Размеры (мм) ШхВхГ | Стац. аппарат с передним присоединением | 2/ЗР | 105x161 x86 | 105x161x86 | 105x161x86 | 140x225x110 | 140x225x110 | |||||||||||||||||||||||||
4Р | 140x161x86 | 140x161x86 | 140x161x86 | 185x255x110 | 185x255x110 | |||||||||||||||||||||||||||
Масса (кг) | Стац. аппарат с передним присоединением | 2/ЗР | 2,05 | 2,2 | 2,4 | 6,05 | 6,2 | |||||||||||||||||||||||||
4Р | 2,4 | 2,6 | 2,8 | 7,90 | 8,13 | |||||||||||||||||||||||||||
Присоединение | ||||||||||||||||||||||||||||||||
Контактные пластины | Полюсный шаг | с расширителями полюсов / без них | 35/45 мм | 35/45 мм | 35/45 мм | 45/52,5 мм | 45/52,5 мм | |||||||||||||||||||||||||
Кабели большого сечения, Cu или AI | Сечение | мм2 | 300 | 300 | 300 | 4x240 | 4x240 |
1) OSN: Over Sized Neutral Рrotection (защита нейтрали, в которой рабочий ток может длительное время превышать фазные токи) для сетей с высоким содержанием 3-й гармоники.
2) ZSI: Zone Selective Interlocking – логическая селективность с использованием контрольного провода.
3) 2-полюсный выключатель в корпусе 3-полюсного для типов B и F, только с магнитотермическим расцепителем.
силовые автоматические выключатели Schneider Electric в литом корпусе серии Compact NSX
