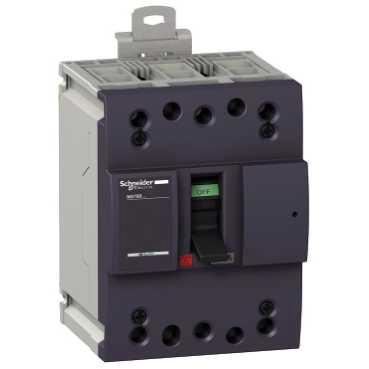

Модульные автоматические выключатели Schneider Electric с высокой отключающей способностью, в литом корпусе, серии Compact NG160 на токи до 160А |
|
|
|
Автоматические выключатели Compact NG160 - модульные автоматические выключатели для установки на вводе модульных распределительных щитов низкого напряжения. Основные характеристики и инновации Compact NG160:
Автоматические выключатели Compact NG160 - 3- и 4-полюсные автоматические выключатели и выключатели-разъединители, специально разработанные для использования на вводе перед модульной аппаратурой Acti 9:
• вводных аппаратов модульных распределительных щитков • отходящих фидеров силовых распределительных щитов |
Преимущества и особенности Compact NSXm
 |
Монтаж на DIN-рейке Автоматический выключатель NG160 и его установочная система специально разработаны для реализации функции вводного аппарата модульного распределительного щита. Данная концепция соответствует требованиям для аппарата, «готового к установке» гарантируя качество монтажа и присоединения. |
 |

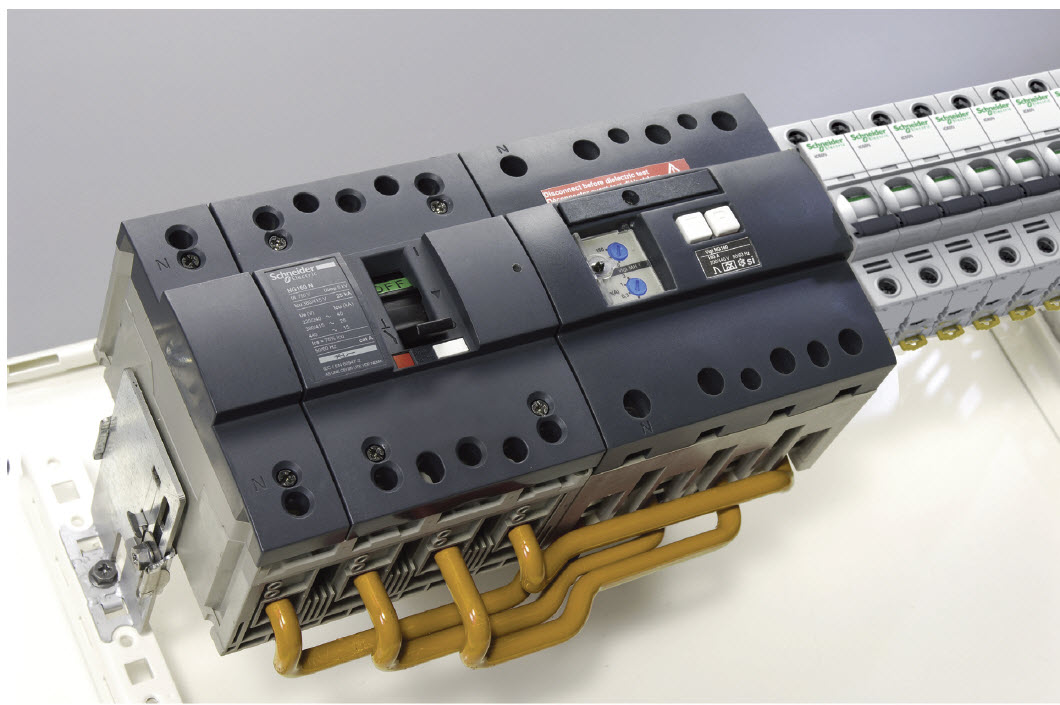

Дифференциальный блок Vigi для установки в ряд Функция дифференциальной защиты широко применяется во вводных аппаратах распределительного щита. Возможность соединения блока Vigi с автоматическим выключателем NG160 установкой их в ряд позволяет оптимизировать пространство в шкафу и установить в том же ряду больше модульных аппаратов и других устройств. Новые жёсткие кабели для блока Vigi сводят к минимуму риск ошибочного присоединения или неполной затяжки кабелей при сборке. |
 |
Установка в вырез 45 мм для модульных плат Высота передней панели выключателя NG160 соответствует стандартному вырезу 45 мм. Это позволяет комбинировать на одной DIN-рейке аппарат NG160 и аппаратуру Acti9, гарантируя при этом выравнивание передних панелей. |
 |
Новые подставки для компенсации глубины для Acti9 Подставка служит для монтажа 2-й DIN-рейки и компенсирует разницу по глубине между NG160 и Acti9. Новый дизайн подставок способствует повышенной жёсткости крепления аппаратуры наDIN-рейке. Подставка снабжена металлической пластиной, обеспечивающей непрерывность электрического соединения между двумя рейками в целях заземления. |
 |
Встроенная DIN-плата установлена на аппарат на заводе Автоматический выключатель Compact NG160 стандартно поставляется с уже мустановленной платой. Вынутый из упаковки, аппарат NG160 уже «готов к установке». |
 |
Двухпозиционные защёлки для быстрого крепления на DIN-рейке Платы автоматического выключателя и блока Vigi снабжены защёлками с двумя возможными положениями: «открыто» и «заперто». С помощью обычной отвёртки защёлка отпирается, NG160 ставится в требуемое положение, а затем простым нажатием на защёлку закрепляется на DIN-рейке. |
 |
Встроенные клеммы для присоединения кабелей сечением до 70 мм2 Автоматический выключатель Compact NG160 стандартно оснащается алюминиевыми туннельными клеммами. Через эти клеммы можно присоединять медные или алюминиевые кабели, неизолированные или снабжённые наконечником. Таким образом, NG160 – «аппарат, готовый к подключению». |
 |
Отключение посредством двойного контакта Для усиления эффекта ограничения тока повреждения, каждый полюс автоматического выключателя NG160 снабжён двойным вилкообразным контактом. Такая конструкция позволяет «расщепить» дугу и значительно уменьшить нагрузки в случае короткого замыкания. Это гарантирует эксплуатационную надёжность при установке в шкафу. |
 |
Каскадное соединение с автоматическими выключателями Acti9 Благодаря своей высокой токоограничивающей способности, автоматический выключатель NG160 обеспечивает каскадное соединение и безупречную селективность с нижерасположенными аппаратами Acti9. Это позволяет использовать аппараты Acti9, ток отключения которых ниже расчётного тока короткого замыкания, и, соответственно, сократить их стоимость. |
 |
Блок Vigi с непосредственным отключением В случае повреждения дифференциального характера, блок Vigi автоматического выключателя NG160 воздействует непосредственно на расцепляющий механизм аппарата посредством бойка механического действия (без участия расцепляющей катушки). Такое решение полностью исключает риск несрабатывания из-за ненадёжного соединения. |
 |
Блок Vigi с жёсткими кабелями Оптимальное центрирование тора Силовые кабели идеально сцентрированы в торе, что гарантирует точное измерение дифференциального (разностного) тока и предотвращает риск ложных срабатываний. Такая конструкция обеспечивает оптимальную бесперебойность работы электроустановки. |
 |
Дифференциальная защита на основе технологии «si» (сверхпомехоустойчивость) Работа дифференциальной защиты, наличие которой обязательно для обеспечения защиты людей и имущества, может нарушаться, если аппарат NG160 установлен в среде, подверженной воздействию помех, таких как: • токи высокой частоты, имеющие малые действующие значения; • перенапряжения, связанные с атмосферными явлениями, такими как грозовойразряд; • коммутации ёмкостных цепей. Эти помехи часто являются причиной ложных срабатываний дифференциальных защит,которые приводят к остановкам работы. Благодаря своей технологии типа «si» (сверхпомехоустойчивость), устройство Vigi NG160 гарантирует срабатывание дифференциальной защиты только в случае реального риска повреждения. |
| Эксплуатационная надёжность. В жёстких условиях эксплуатации (температура окружающей среды до -25 °C) Низкие температуры (до -25 °С) не нарушают работу устройства Vigi NG160. |
Технические характеристики Compact NG160
| Автоматический выключатель NG160 | ||||||||||||
| Электрические характеристики в соответствии с МЭК 60947-2 | ||||||||||||
| Номинальный ток (А) | In | 40 °C | 160 | |||||||||
| Номинальное напряжение изоляции (В) | Ui | 800 | ||||||||||
| Номинальное импульс, напряжение (кВ) | Uimp | 8 | ||||||||||
| Номинальное рабочее напряжение (В) | Ue | Пер. ток, 50/60 Гц | 500 | |||||||||
| Тип автоматического выключателя | Е | N | H | |||||||||
| Предельная отключающая способность (кА, действ.) | leu | Пер. ток, 50/60 Гц | 220/240 В | 25 | 40 | 50 | ||||||
| 380/415 В | 16 | 25 | 36 | |||||||||
| 440 В | 10 | 16 | 22 | |||||||||
| 500 В | 8 | 10 | 15 | |||||||||
| Рабочая отключающая способность | les | % leu | 75% | |||||||||
| Пригодность к разъединению | ■ | |||||||||||
| Износостойкость (кол-во циклов В-0) | Механическая | 10000 | ||||||||||
| Электрическая (In -440 В) | 5000 | |||||||||||
| Защиты | ||||||||||||
| Встроенный магнитотермический расцепитель | ||||||||||||
| Номинальные токи | In | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | |
| Тепловая защита | Ir | Постоянная уставка | ||||||||||
| Электромагнитная защита | Im | 600 | 600 | 600 | 600 | 600 | 800 | 800 | 1000 | 1250 | 1250 | |
| Выключатель-разъединитель NG160NA | |||||
| Электрические характеристики в соответствии с МЭК 60947-3 | |||||
| Условный тепловой ток (А) | Ith | 40 °C | 160 | ||
| Номинальное напряжение изоляции (В) | Ui | 800 | |||
| Номинальное импульс, напряжение (кВ) | Uimp | 8 | |||
| Номинальное рабочее напряжение (В) | Ue | Пер. ток, 50/60 Гц | 500 | ||
| Номинальный рабочий ток | le | Пер. ток, 50/60 Гц | АС22А | АС23А | |
| 220/240 В | 160 | 160 | |||
| 380/415 В | 160 | 160 | |||
| 440/480 В | 160 | 160 | |||
| 500 В | 160 | 125 | |||
| Включающая способность на короткое замыкание | Icm | (кА, удар.) мин.: только выключатель-разъединитель | 2.1 | ||
| макс.: при защите авт. выключателем со стороны источника | 330 | ||||
| Допустимый сквозной ток короткого замыкания | lew | (А, действ.) | 1 с | 1500 | |
| 3 с | 1500 | ||||
| Пригодность к разъединению | ■ | ||||
| Установка и присоединение | |||
| Присоединение | |||
| Через клемму | Кабели сечением 1,5-70 мм2 | ||
| Размеры (мм) | ШхВхГ | Кол-во модулей Ш = 9 мм | |
| NG160 | ЗР | 90x120x82.5 | 10 |
| 4Р | 120x 120x82.5 | 14 | |
| NG160 с блоком Vigi | ЗР | 210x 120x82.5 | 24 |
| 4Р | 240x 120x82.5 | 27 | |
| Масса (кг) | |||
| Аппарат | ЗР | 1.1 | |
| 4Р | 1.4 | ||
| Аппарат + блок Vigi | ЗР | 2.6 | |
| 4Р | 2.9 | ||
Номенклатура / каталожные номера Compact NG160
| NG160E | ||||
 |
NG160E (16 кА при 380/415 В) | |||
| Стационарное исполнение | Ном. ток | ЗР (10 модулей Ш = 9 мм) | 4Р (14 модулей Ш = 9 мм) | |
| 16 | 28609 | 28619 | ||
| 25 | 28608 | 28618 | ||
| 32 | 28607 | 28617 | ||
| 40 | 28606 | 28616 | ||
| 50 | 28605 | 28615 | ||
| 63 | 28604 | 28614 | ||
| 80 | 28603 | 28613 | ||
| 100 | 28602 | 28612 | ||
| 125 | 28601 | 28611 | ||
| 160 | 28600 | 28610 | ||
| NG160N | ||||
 |
NG160N (25 кА при380/415 В) | |||
| Стационарное исполнение | Ном. ток | ЗР (10 модулей Ш = 9 мм) | 4Р (14 модулей Ш = 9 мм) | |
| 16 | 28629 | 28639 | ||
| 25 | 28628 | 28638 | ||
| 32 | 28627 | 28637 | ||
| 40 | 28626 | 28636 | ||
| 50 | 28625 | 28635 | ||
| 63 | 28624 | 28634 | ||
| 80 | 28623 | 28633 | ||
| 100 | 28622 | 28632 | ||
| 125 | 28621 | 28631 | ||
| 160 | 28620 | 28630 | ||
| NG160H | ||||
 |
NG160H (36 кА при 380/415 В) | |||
| Стационарное исполнение | Ном. ток | ЗР (10 модулей Ш = 9 мм) | 4Р (14 модулей Ш = 9 мм) | |
| 16 | 28649 | 28659 | ||
| 25 | 28648 | 28658 | ||
| 32 | 28647 | 28657 | ||
| 40 | 28646 | 28656 | ||
| 50 | 28645 | 28655 | ||
| 63 | 28644 | 28654 | ||
| 80 | 28643 | 28653 | ||
| 100 | 28642 | 28652 | ||
| 125 | 28641 | 28651 | ||
| 160 | 28640 | 28650 | ||
| Выключатели-разъединители N | G160NA | |||
| Ном. ток | ЗР (10 модулей Ш = 9 мм) | 4Р (14 модулей Ш = 9 мм) | ||
| 160 | 28265 | 28267 | ||
Размеры

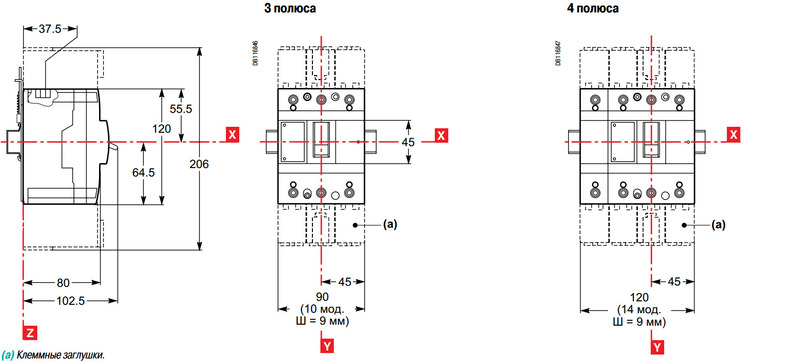

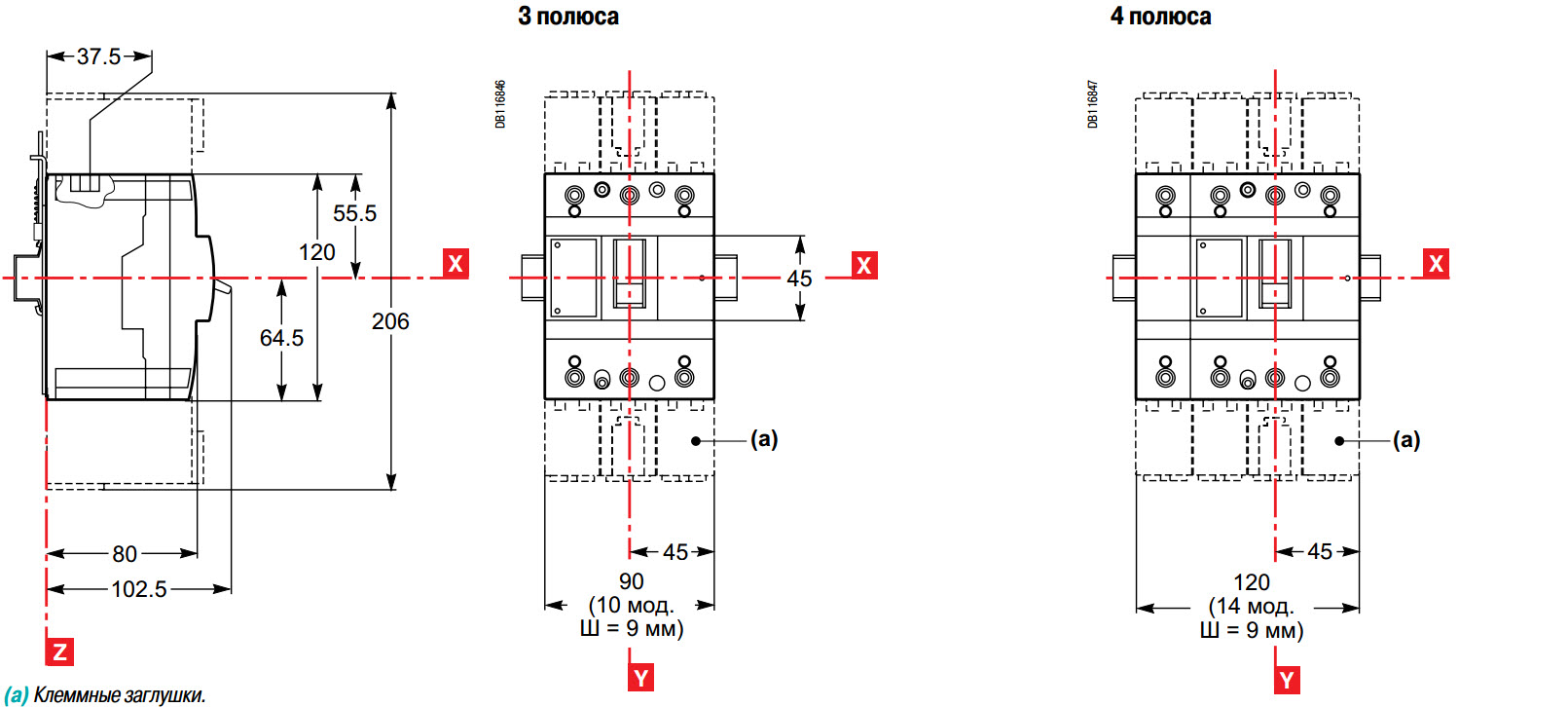

NG160

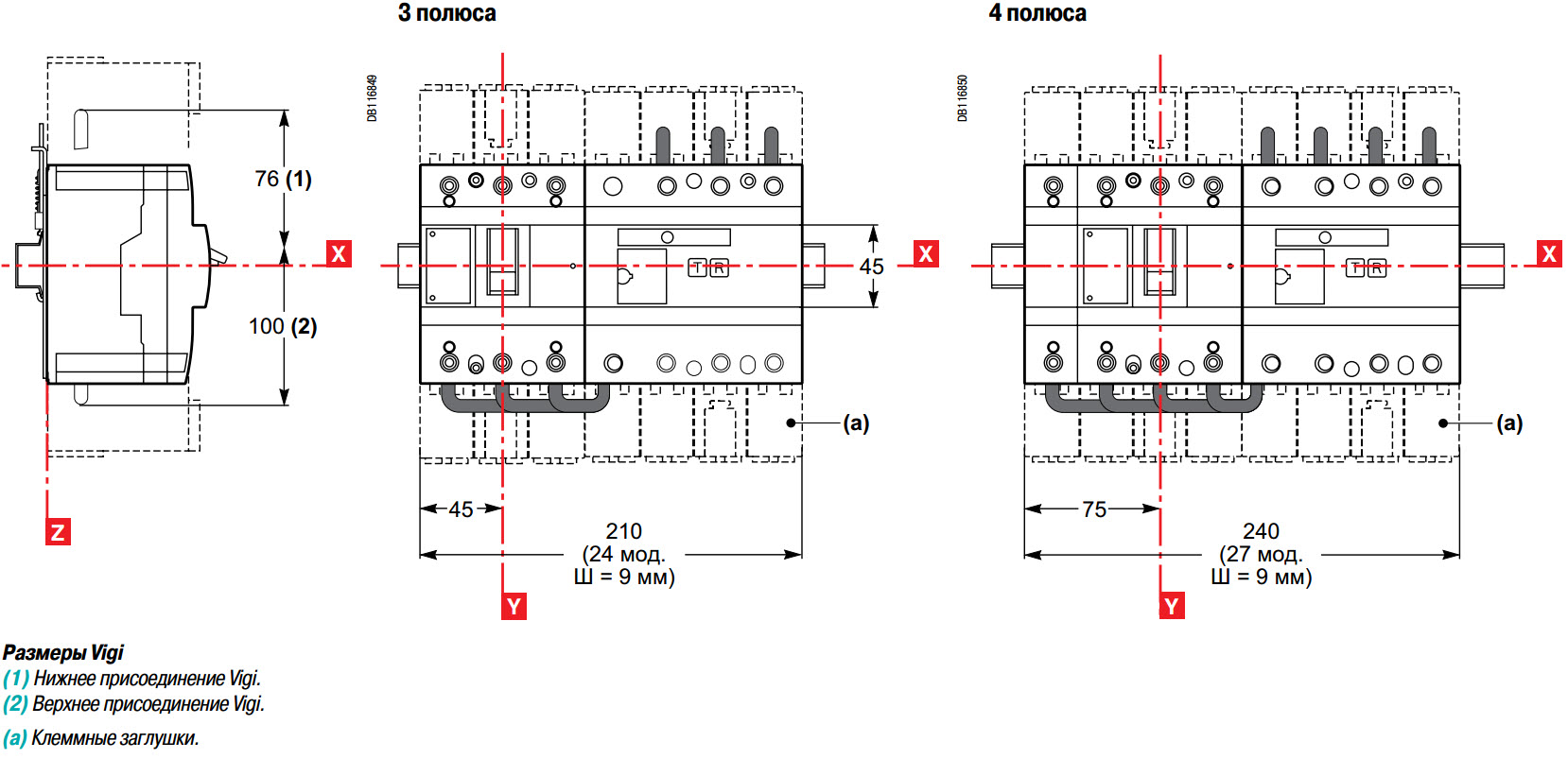

NG160 с блоком Vigi

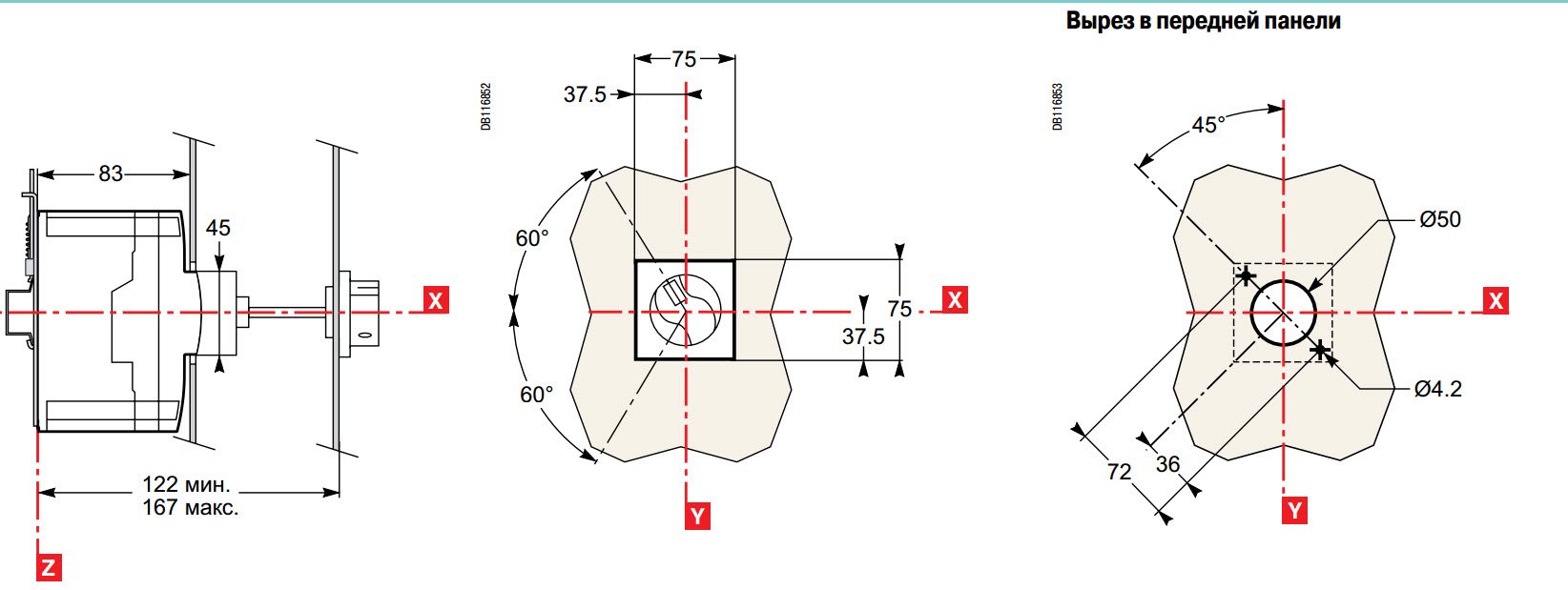

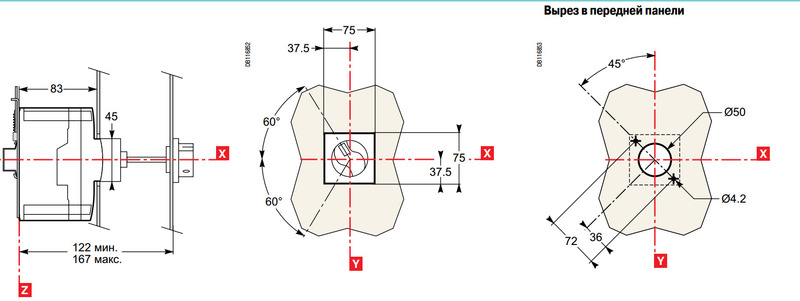

Поворотная рукоятка
модульные автоматические выключатели Schneider Electric в литом корпусе серии Compact NG160
 |
