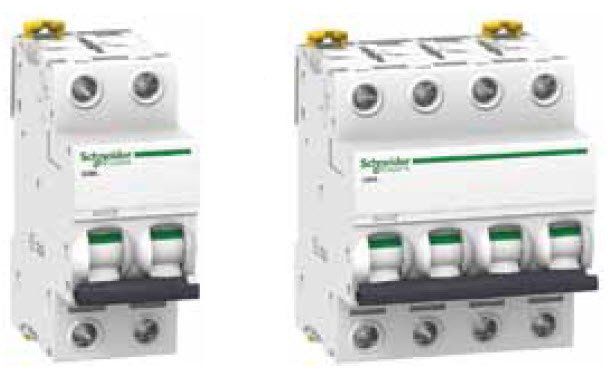

Автоматические выключатели мгновенного действия Schneider Electric модульные серии Acti 9 iC60L на токи до 40А (кривая MA) для защиты электродвигателей (установка на DIN-рейку) |
|
|
Автоматические выключатели iC60L, кривая МА, сочетают в себе следующие функции:
Исключительные качества модульных автоматических выключателей Acti 9 iC60 гарантируют абсолютную безопасность и повышенную непрерывность работы.
|

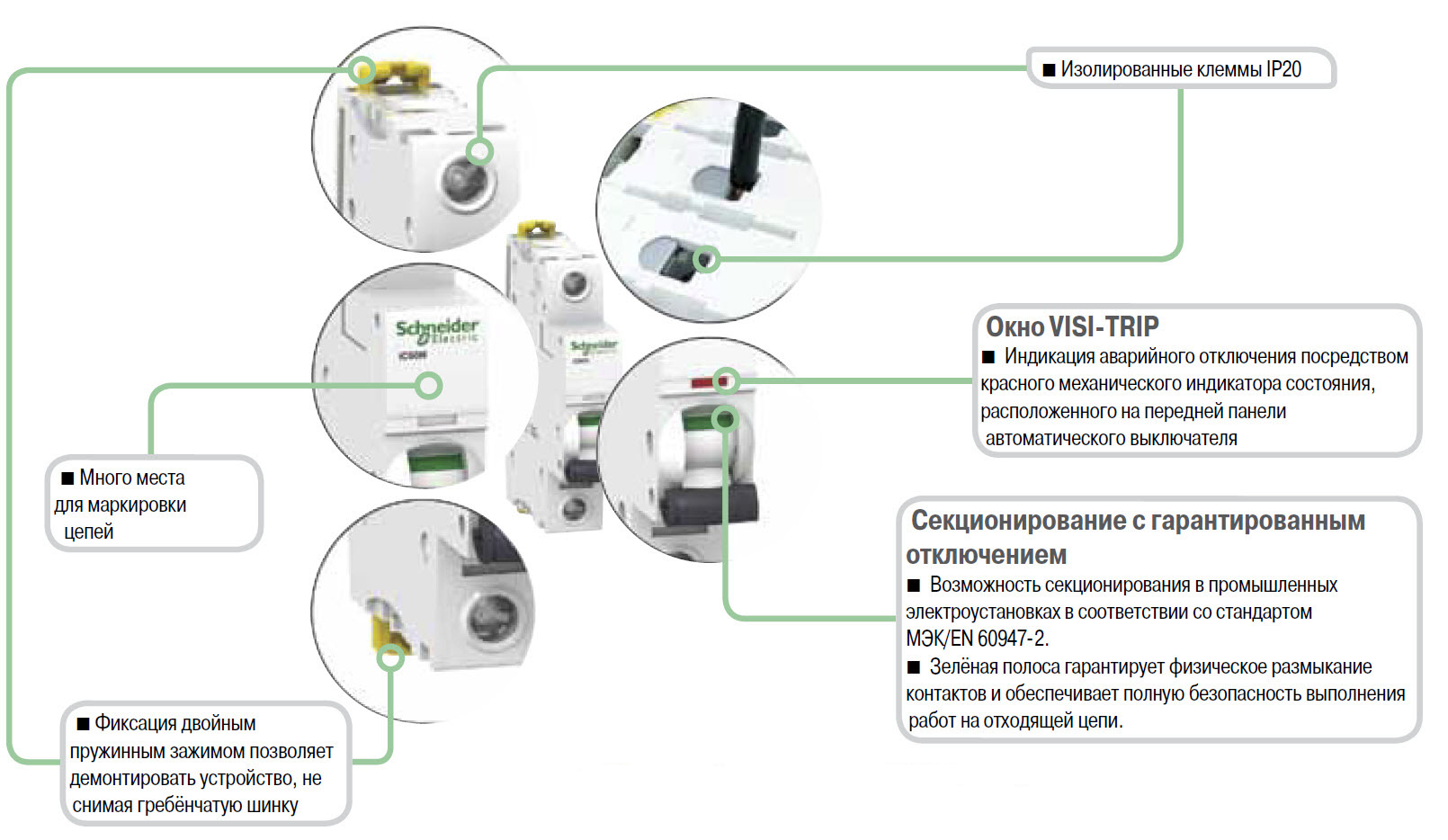

Преимущества и особенности Acti 9 IC60L MA
Технические характеристики Acti 9 IC60L MA
Переменный ток, 50/60 Гц | |||||
Ток отключения (lcu) согласно МЭК/EN 60947-2 | Ном. ток отключения (lcs) | ||||
Напряжение (Ue) | |||||
Ph/Ph (2Р, ЗР, 4Р) | 220 - 240 В | 380 - 415 В | 440 В | ||
Ном. ток (In) | 1.6 - 4А | 100 кА | 100 кА | 50 кА | 50 % lсu |
6,3 - 25 А | 50 кА | 25 кА | 20 кА | 50 % lсu | |
40 А | 36 кА | 20 кА | 15 кА | 50 % lсu |
Основные характеристики | ||
Согласно МЭК/EN 60947-2 | ||
Напряжение изоляции (Ui) | 500 В пер. тока | |
Степень загрязнения | 3 | |
Номинальное импульсное напряжение (Uimp) | 6 кВ | |
Отключение тепловой защитой | Эталонная температура | 50 °С |
Влияние температуры окружающей среды | Уточняйте | |
Отключение электромагнитной защитой | Кривая MA | 12 In ± 20 % |
Категория применения | А |
Дополнительные характеристики | ||

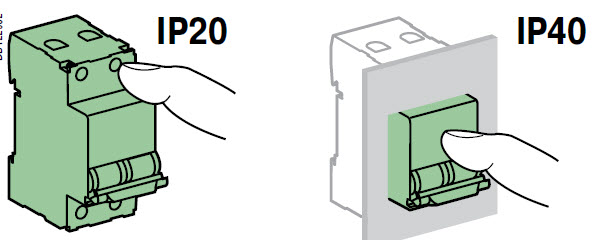

Степень защиты (МЭК 60529) | Открытый аппарат | IP20 |
Аппарат в модульном шкафу | IP40 Класс изоляции II | |
Износостойкость (кол-во циклов В-О) | Электрическая | 10000 |
Механическая | 20000 | |
Категория перенапряжения (МЭК60364) | IV | |
Рабочая температура | От -35 до +70 °С | |
Температура хранения | От -40 до +85 °С | |
Тропическое исполнение (МЭК 60068-1) | Степень 2 (относительная влажность 95% при 55 °С) |
Номенклатура / каталожные номера Acti 9 iC60L MA
Кол-во полюсов | 2 | 3 | 4 |
Вспомогательные устройства Vigi iC60 | Дистанционное отключение и сигнализация | Дистанционное отключение и сигнализация | Дистанционное отключение и сигнализация |
Дифференциальный блок Vigi iC60 | Дифференциальный блок Vigi iC60 | Дифференциальный блок Vigi iC60 | |
Ном. ток (In) | Кривая МА | Кривая МА | Кривая МА |
1,6 А | A9F90272 | A9F90372 | A9F90472 |
2,5 А | A9F90273 | A9F90373 | A9F90473 |
4 А | A9F90204 | A9F90304 | A9F90404 |
6,З А | A9F90276 | A9F90376 | A9F90476 |
10 А | A9F90210 | A9F90310 | A9F90410 |
12,5 А | A9F90282 | A9F90382 | A9F90482 |
16 А | A9F90216 | A9F90316 | A9F90416 |
25 А | A9F90225 | A9F90325 | A9F90425 |
40 А | A9F90240 | A9F90340 | A9F90440 |
Кол-во модулей Ш = 9 мм | 4 | 6 | 8 |

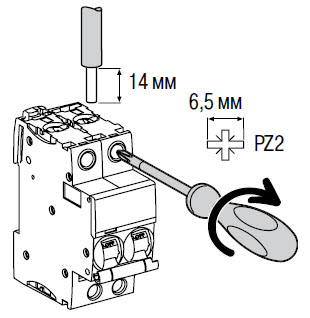

Установка и присоединение Acti 9 iC60L MA
|
|
|

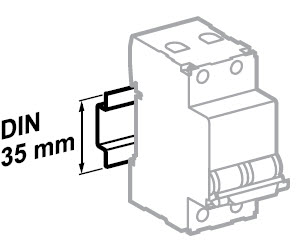

Крепление защёлкиванием на DIN-рейке шириной 35 мм | Любое установочное положение |

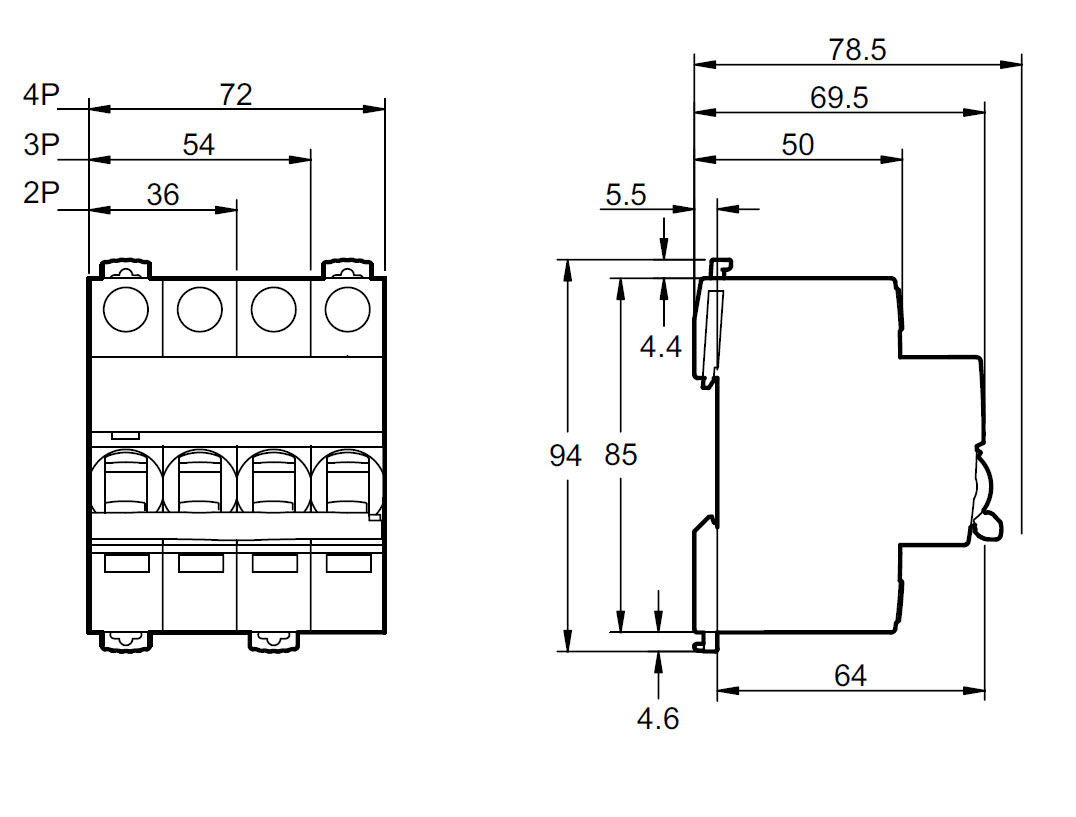

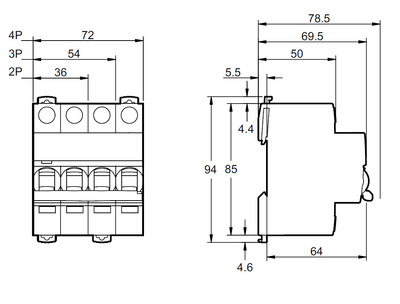

Размеры
модульные автоматические выключатели Schneider Electric серии Acti 9 iC60L (кривая MA) для электродвигателей
