Тип:

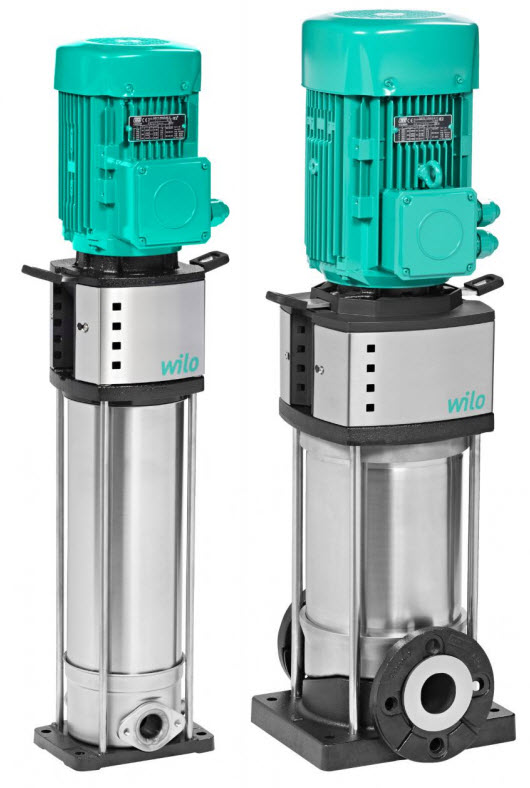

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

Применение:

Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.

• Водоснабжение и повышение давления
• промышленных циркуляционных систем,
• Технологическая вода
• Контуры циркуляции охлаждающей воды
• Системы пожаротушения
• Моечные установки
• ирригации

Особенности и преимущества:

• Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
• Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
• Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
• Разрешение к применению в питьевом водоснабжении для всехь деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики:

• Минимальный индекс эффективности (MEI) ≥ 0,5
• Электроподсоединение: 3~400 В (±10 %), 50 Гц
• Диапазон температуры перекачиваемых жидкостей:
  • Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
  • Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
  • Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
  • Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
• Макс. рабочее давление: 16/25 бар
• Класс защиты: IP 55
• Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
• Доступные модели:
  • Helix V 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
  • Helix V 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Обозначение:

Пример: Helix V 2202/2-1/16/E/X/KS/../400-50:

• Helix V: Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении
• 22: Расход в м3/ч
• 02: Количество рабочих колес
• 2: Количество обточенных рабочих колес (опционально)
• 1: Материал изготовления насоса
  1 = корпус насоса 1.4301 (AISI 304) гидравлическая часть 1.4307 (AISI 304L)
  2 = корпус насоса 1.4409 (AISI 316L) гидравлическая часть 1.4404 (AISI 316L)
  3 = корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлическая часть 1.4307 (AISI 304L)
  4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L) (только Helix VE 22.. и выше)
• 16: Максимальное рабочее давление в бар
  16 = 16 бар (фланец PN 16)
  25 = 25 бар (фланец PN 25)
  30 = 30 бар (фланец PN 40)
• E: Вид уплотнения
  E = EPDM
  V = FKM
• X: Специальная версия «X-Care»
• K: Скользящее торцовое уплотнение в виде картриджа
• S: Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.
• .. опционально
• 400: Подсоединяемое напряжение в В
• 50: Частота в Гц

Объем поставки:

• Многоступенчатый высоконапорный центробежный насос Helix V
• Инструкция по монтажу и эксплуатации
• Helix V 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Оснащение/функции:

• Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Материалы:

Helix V 2, 4, 6, 10, 16:

• Стандартная версия
  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
• Для агрессивных перекачиваемых жидкостей
  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316LHelix V 22, 36, 52:
• Стандартная версия
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V22/EN-GJS 400 для Helix V 36-52.
  • Вал из нержавеющей стали 1.4301 (AISI 431) Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
• Для агрессивных перекачиваемых жидкостей
  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из отливки из нержавеющей стали 1.4409 (AIS I316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)

Описание/конструкция:

• По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур).
• Серия Helix имеется также со встроенным частотным преобразователем
