Тип:

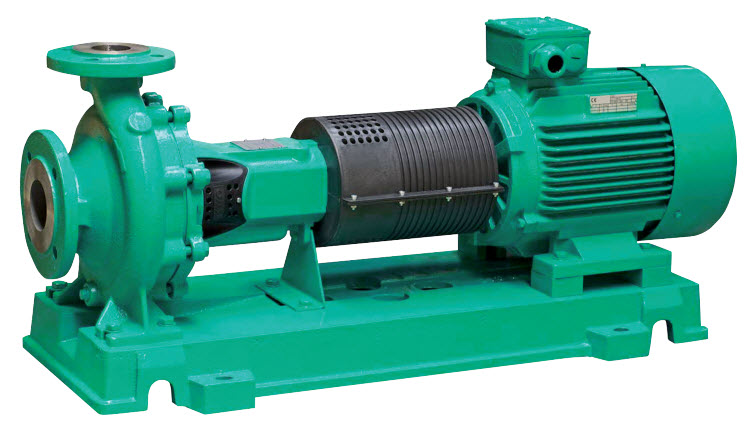

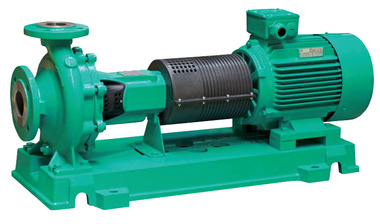

Одноступенчатый центробежный насос в качестве насоса на фундаментной раме согласно стандарту EN 733 и ISO 5199, с осевым всасывающим патрубком и радиальным напорным патрубком, для установки на фундаменте. Насос с опорой и присоединенной фланцами опорой подшипника, упругой муфтой/сменной муфтой (за дополнительную плату), кожухом муфты и электродвигателем, установленными на общей фундаментной раме.

Электродвигатель IEC с 3 термодатчиками. Манжетное уплотнение посредством скользящего торцового уплотнения до температуры 120 °C. Корпус из серого чугуна, вал из нержавеющей стали, рабочее колесо из серого чугуна (рабочее колесо из бронзы доступно за дополнительную плату).

Применение:

• Для перекачивания чистой или слабо загрязненной воды (макс. 20 частей на миллион) без твердых примесей для задач циркуляции, подачи и повышения давления
• Для перекачивания воды в системах отопления согласно VDI 2035, водогликолевых смесей, охлаждающей/холодной и хозяйственной воды
• Для использования в системах коммунального водоснабжения и орошения, для зданий и сооружений, в общих отраслях промышленности, на электростанциях и т. д.

Особенности и преимущества:

• Скользящее торцевое уплотнение Burgmann с конусной уплотнительной камерой
• Фирменная защита вала
• Подключения SPM для датчиков вибраций и температуры
• Прогиб вала согласно DIN ISO 5199
• Шарикоподшипник больших размеров с постоянной смазкой (исполнение 2Z)

Технические характеристики:

• Допустимая перекачиваемая среда (другие среды по запросу):
   - Вода систем отопления (согласно VDI 2035)
   - Охлаждающая и холодная вода
   - Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C)
   - Масляный теплоноситель Специальное исполнение за дополнительную плату
• Стандартное исполнение для рабочего давления: 16 бар
• Диапазон температур при макс. температуре окружающей среды +40 °C: от -20 до +120 °C (перекачиваемая среда, со скользящим торцевым уплотнением)
• Установка в закрытых помещениях: да
• Установка в открытых помещениях:
• Специальное исполнение за дополнительную плату
• Номинальный внутренний диаметр: DN 32 - 150
• Корпус насоса:
  • Спираль из серого чугуна с антивихревыми ребрами с расположенным по оси всасывающим и радиальным
  напорным патрубком и вылитыми монтажными лапами
  • Размеры и гидравлика согласно DIN EN 733
  • Фланцы PN 16 согласно DIN 2533 (DN 200 PN 10/DIN 2532)
• Стандартное скользящее торцевое уплотнение AQ1EGG для воды до 140 °C
• Сальниковое уплотнение для воды до 110 °C
• Рабочее колесо: EN-GJL-250
• Рабочее колесо (специальное исполнение): бронза CuSn8
• Вал насоса: X30Cr13
• Степень защиты: IP 55
• Класс нагревостойкости изоляции: F
• Регулирование частоты вращения: Приборы управления Wilo, внешний частотный преобразователь (за отдельную плату)
• Обмотка мотора мощностью до 3 кВт: 230 В Δ/400 В Y, 50 Гц
• Обмотка мотора мощностью от 4 кВт: 400 В Δ/690 В Y, 50 Гц

Описание/конструкция:

• Одноступенчатый низконапорный центробежный насос на фундаментальной раме с осевым всасывающим патрубком с прифланцованной опорой подшипника и осевым креплением для подвижно подсоединенных приводов
• Опционально можно приобрести сменные муфты (втулочную муфту), благодаря которым при демонтаже моторного блока мотор можно оставить в прежней позиции.
• Изгиб вала соответствует требованиям ISO 5199

Принадлежности:

• Автоматический контроль частоты вращения:
• Система регулирования насосов Wilo для автоматического,
  бесступенчатого регулирования мощности насосов.

Объем поставки:

• Насос со свободным концом вала или
• Насос на фундаментальной раме с муфтой и защитой муфты, без
  мотора или полностью монтированный на фундаментальной раме насос с электромотором
• Корпус: ENGJL 250 серый чугун; Рабочее колесо: EN-GJL 250 -
  серый чугун или CC480K-GS - бронза; Скользящее торцевое
  уплотнение; Стандартная или сменная муфта
• Инструкция по монтажу и эксплуатации

Обозначение:

Пример: NL 40/200B-11/2:

• NL: Стандартный насос с осевым всасыванием
• 40: DN для напорного фланца
• 200B: Номинальная ширина рабочего колеса
• 11: Номинальная мощность мотора в кВт
• 2: 2 -полюсный мотор
